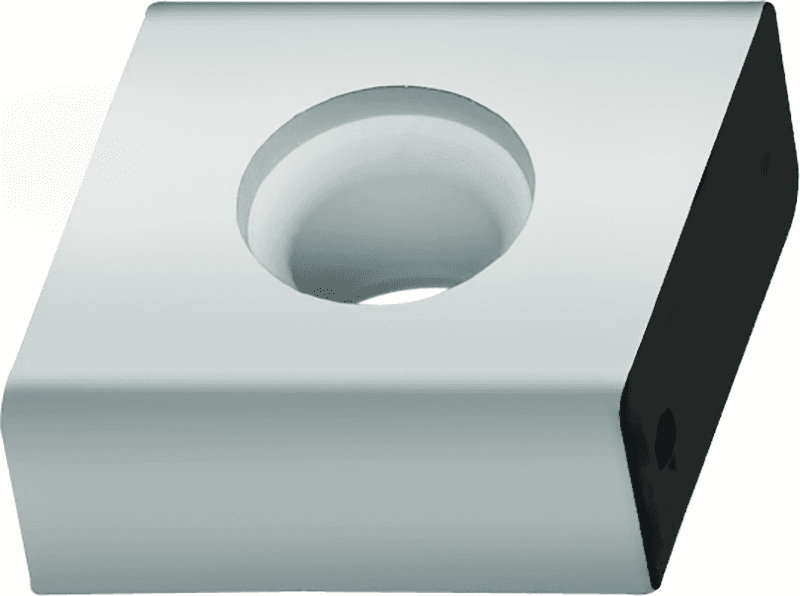

CNMQ080508-A57T WKP35S

175.08 PLN

Walter

5918331

Rombowe styczne

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Zastosowanie

Frezowanie

Kąt naroża płytki skrawającej (EPSR)

80 °

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Kąt naroża płytki skrawającej (A1)

80 °

Promień naroża (D1)

0,8 mm

Wersja płytki skrawającej (F1)

N

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Masa (ciężar) (WT)

0,003 kg

Masa (ciężar) (D75)

0,003 kg

Wykonanie ostrza (E41)

S

Średnica otworu mocującego (D1)

3,4 mm

Średnica otworu mocującego (G6)

3,4 mm

Kąt natarcia (D7)

0 °

Liczba możliwości wykorzystania (F2)

1

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Identyfikator obrazu (BLD)

5

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35S

Promień naroża (RE)

0,8 mm

Oznaczenie materiału skrawającego producenta (H3)

WKP35S

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

M

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

0 °

Liczba narożników tnących (CNC)

1

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

0 °

Opcja producenta oznaczenia łamacza wiórów (E6)

2

Wysokość krawędzi skrawającej (S)

5 mm

Wysokość krawędzi skrawającej (C1)

5 mm

Grubość płytki (s)

5 mm

Grubość płytki (S1)

5 mm

Grubość płytki (G4)

5 mm

Promień naroża (R)

0,8 mm

Łamacz wiórów, oznaczenie producenta (E9)

A57T

Długość krawędzi (L)

8 mm

Długość krawędzi (B1)

8 mm

Długość krawędzi skrawającej (l)

8 mm

Szerokość płytki (W1)

9 mm

Szerokość płytki (B2)

9 mm

Szerokość płytki (l₂)

9 mm

Nazwa produktu (J22)

5047

Identyfikator obrazu (TSYC)

CNMQ-A57

Kodowanie złącza płytki skrawającej (IIC)

WR$$MC0805083$B$T08

Kodowanie złącza, po stronie maszyny (J6)

WR$$MC0805083$B$T08

Oznaczenie wg normy (J11)

CNMQ080508

Identyfikujący numer zamówienia (J21)

CNMQ080508-A57T WKP35S

Designation (Oznaczenie)

CNMQ080508-A57T WKP35S
