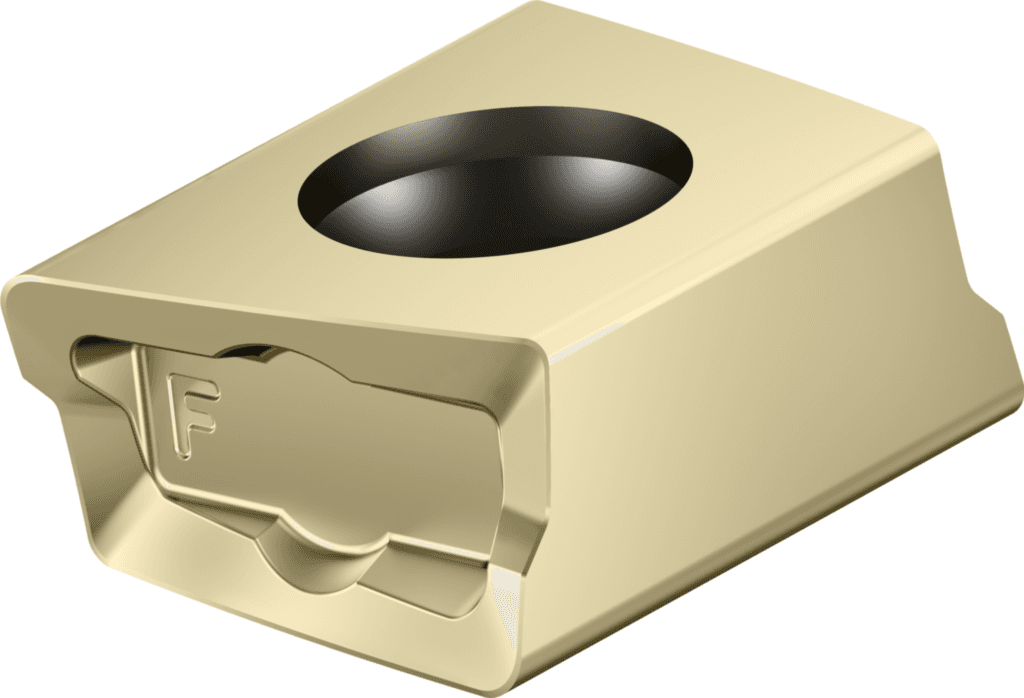

LNHU080404-F57T WKP25S

199.56 PLN

Walter

6072455

Rombowe styczne

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Zastosowanie

Frezowanie

Kąt naroża płytki skrawającej (EPSR)

90 °

Masa (ciężar) (WT)

0,004 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wersja płytki skrawającej (F1)

N

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Promień naroża (D1)

0,4 mm

Promień (R)

0,4 mm

Masa (ciężar) (D75)

0,004 kg

Wykonanie ostrza (E41)

S

Kąt naroża płytki skrawającej (A1)

90 °

Średnica otworu mocującego (D1)

3,4 mm

Średnica otworu mocującego (G6)

3,4 mm

Wysokość krawędzi skrawającej (C1)

4,5 mm

Grubość płytki (G4)

4,5 mm

Grubość płytki (s)

4,5 mm

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Klasa tolerancji (TC)

H

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

H

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

0 °

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

0 °

Opcja producenta oznaczenia łamacza wiórów (E6)

2

Kodowanie siedziska płytowego (SSC)

8

Identyfikator obrazu (BLD)

4

Liczba narożników tnących (CNC)

2

Promień naroża (RE)

0,4 mm

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Kąt natarcia (D7)

18 °

Wysokość krawędzi skrawającej (S)

4,5 mm

Grubość płytki (S1)

4,5 mm

Łamacz wiórów, oznaczenie producenta (E9)

F57T

Kodowanie złącza płytki skrawającej (IIC)

WR$$LN0804043NB$$04

Długość płytki skrawającej (INSL)

8 mm

Długość krawędzi (L)

8 mm

Szerokość płytki (W1)

9,4 mm

Długość krawędzi (B1)

8 mm

Szerokość płytki (B2)

9,4 mm

Długość płytki skrawającej (G3)

8 mm

Kodowanie złącza, po stronie maszyny (J6)

WR$$LN0804043NB$$04

Długość krawędzi skrawającej (l)

8 mm

Szerokość płytki (l₂)

9,4 mm

Identyfikator obrazu (TSYC)

LNHU-F57

Nazwa produktu (J22)

564

Oznaczenie wg normy (J11)

LNHU080404

Oznaczenie materiału skrawającego producenta (GRADE)

WKP25S

Oznaczenie materiału skrawającego producenta (H3)

WKP25S

Identyfikujący numer zamówienia (J21)

LNHU080404-F57T WKP25S

Designation (Oznaczenie)

LNHU080404-F57T WKP25S
