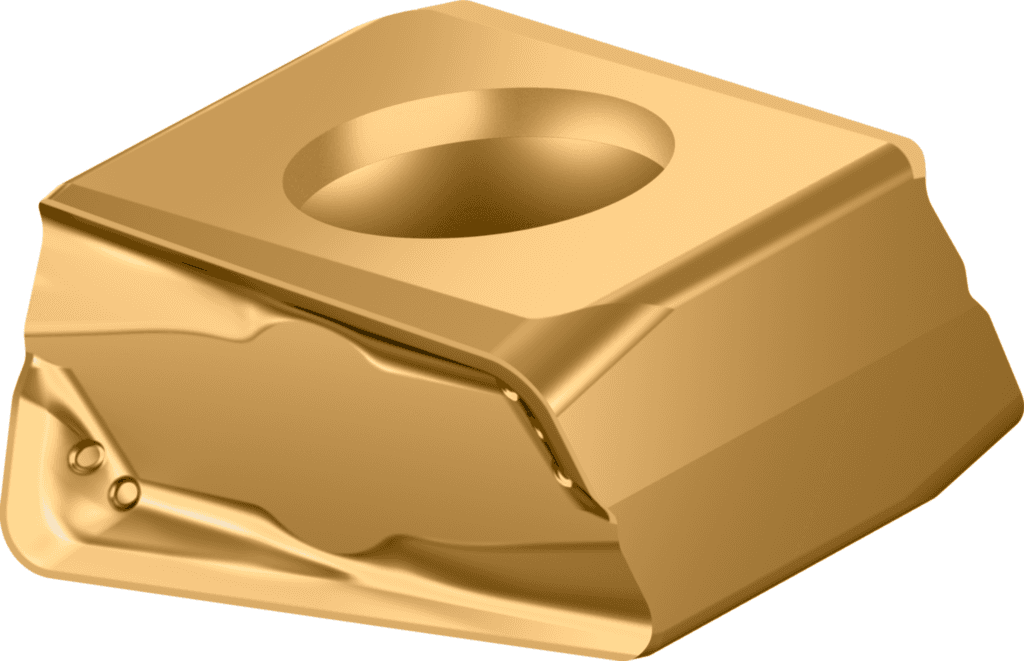

LNHU090404R-L55T WKP35G

198.49 PLN

Walter

7169064

Rombowe styczne

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Kodowanie siedziska płytowego (SSC)

9

Zastosowanie

Frezowanie

Kąt naroża płytki skrawającej (EPSR)

90 °

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Promień naroża (D1)

0,4 mm

Promień (R)

0,4 mm

Masa (ciężar) (WT)

0,003 kg

Masa (ciężar) (D75)

0,003 kg

Wykonanie ostrza (E41)

S

Wersja płytki skrawającej (HAND)

R

Kąt naroża płytki skrawającej (A1)

90 °

Wersja płytki skrawającej (F1)

R

Średnica otworu mocującego (D1)

3,4 mm

Średnica otworu mocującego (G6)

3,4 mm

Wysokość krawędzi skrawającej (C1)

4,5 mm

Grubość płytki (G4)

4,5 mm

Grubość płytki (s)

4,5 mm

Szerokość czołowej krawędzi skrawającej (BS)

mm

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Klasa tolerancji (TC)

H

Element sterujący do cięcia czołowego (WEP)

1

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

H

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

0 °

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

0 °

Opcja producenta oznaczenia łamacza wiórów (E6)

2

Identyfikator obrazu (BLD)

4

Liczba narożników tnących (CNC)

2

Promień naroża (RE)

0,4 mm

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Kąt natarcia (D7)

35 °

Długość płytki skrawającej (INSL)

9 mm

Długość krawędzi skrawającej (l)

9 mm

Długość krawędzi wiper (b)

1,5 mm

Łamacz wiórów, oznaczenie producenta (CBMD)

L55T

Długość krawędzi (L)

9 mm

Wysokość krawędzi skrawającej (S)

4,5 mm

Grubość płytki (S1)

4,5 mm

Szerokość płytki (W1)

8,5 mm

Długość krawędzi (B1)

9 mm

Szerokość płytki (B2)

8,5 mm

Łamacz wiórów, oznaczenie producenta (E9)

L55T

Długość płytki skrawającej (G3)

9 mm

Szerokość płytki (l₂)

8,5 mm

Pokrycie / powierzchnia (COATING)

TiAlN+TiN

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35G

Oznaczenie materiału skrawającego producenta (H3)

WKP35G

Pokrycie / powierzchnia (H5)

TiAlN+TiN

Szerokość czołowej krawędzi skrawającej (D6)

1,5 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$LN0904043RB$$04

Kodowanie złącza, po stronie maszyny (J6)

WR$$LN0904043RB$$04

Nazwa produktu (J22)

564

Identyfikator obrazu (TSYC)

LNHU-L55T

Oznaczenie wg normy (J11)

LNHU090404R

Identyfikujący numer zamówienia (J21)

LNHU090404R-L55T WKP35G

Designation (Oznaczenie)

LNHU090404R-L55T WKP35G
