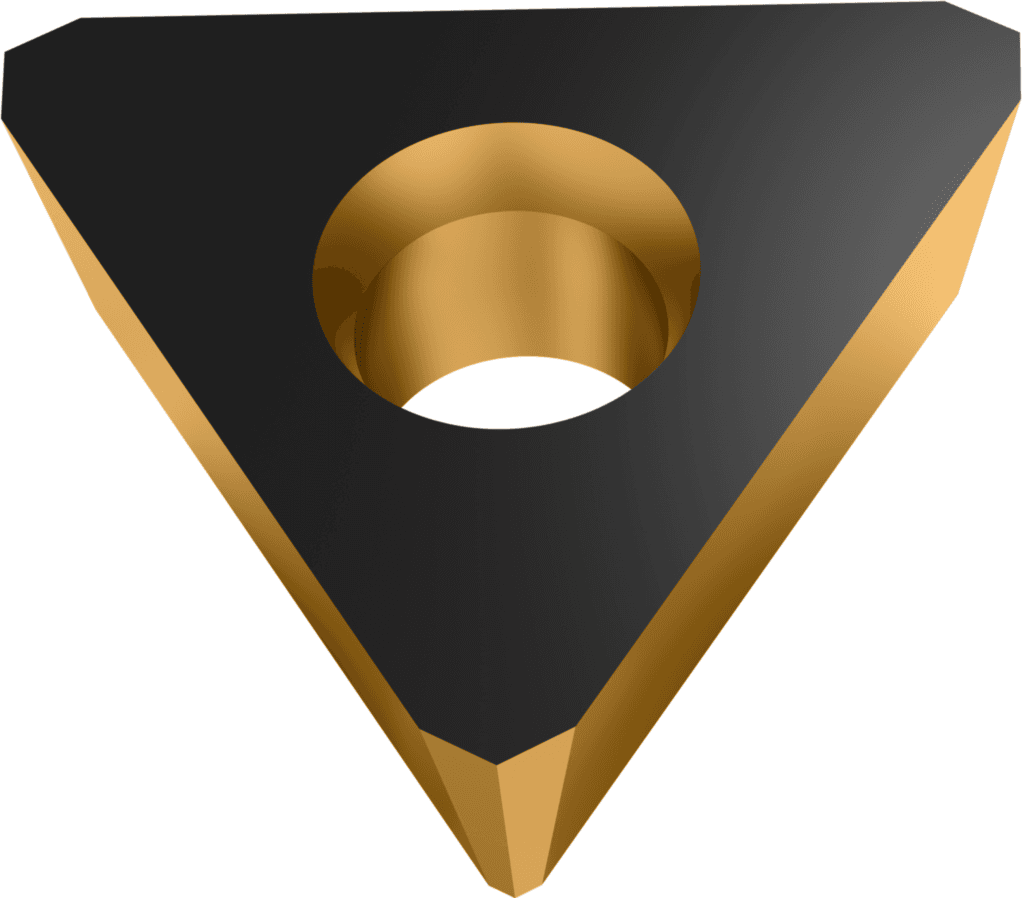

Trójkątne pozytywowe TPJW1604PPN WPM

78.60 PLN

Walter

5004646

Trójkątne pozytywowe TPJW ...-A57 • główny kąt przyłożenia=11° • WPM • długość krawędzi wiper=1,2mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Kąt naroża płytki skrawającej (EPSR)

60 °

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,005 kg

Zastosowanie

Frezowanie

Dostępność

PL tak, katalog nie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Wersja płytki skrawającej (F1)

N

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Grubość płytki (s)

4,76 mm

Główne zastosowanie

P

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Wykonanie ostrza (E41)

S

Liczba możliwości wykorzystania (F2)

3

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

11 °

Masa (ciężar) (D75)

0,005 kg

Główny kąt przyłożenia (α)

11 °

Szerokość czołowej krawędzi skrawającej (BS)

mm

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Element sterujący do cięcia czołowego (WEP)

1

Proces obróbki (J8)

FPL

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Kodowanie siedziska płytowego (SSC)

16

Liczba narożników tnących (CNC)

3

Kąt naroża płytki skrawającej (A1)

60 °

Liczba krawędzi skrawających (Ilość płyt. skraw.)

3

Okrąg wpisany (IC)

9,52 mm

Okrąg wpisany (B3)

9,52 mm

Średnica koła wpisanego (d)

9,52 mm

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

11 °

Łamacz wiórów, oznaczenie producenta (E9)

A57

Oznaczenie materiału skrawającego producenta (GRADE)

WPM

Oznaczenie materiału skrawającego producenta (H3)

WPM

Łamacz wiórów, oznaczenie producenta (CBMD)

A57

Narożnik Szerokość ukosowania (CHW)

1,2 mm

Narożnik Szerokość ukosowania (D2)

1,2 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$MW1604$$3NB

Kodowanie złącza, po stronie maszyny (J6)

WR$$MW1604$$3NB

Klasa tolerancji (TC)

J

Identyfikator obrazu (TSYC)

TPJW

Klasa tolerancji (G1)

J

Nazwa produktu (J22)

5065

Klasa tolerancji płytki (Klasa tolerancji)

J

Oznaczenie wg normy (J11)

TPJW1604PPN

Identyfikujący numer zamówienia (J21)

TPJW1604PPN WPM

Designation (Oznaczenie)

TPJW1604PPN WPM
