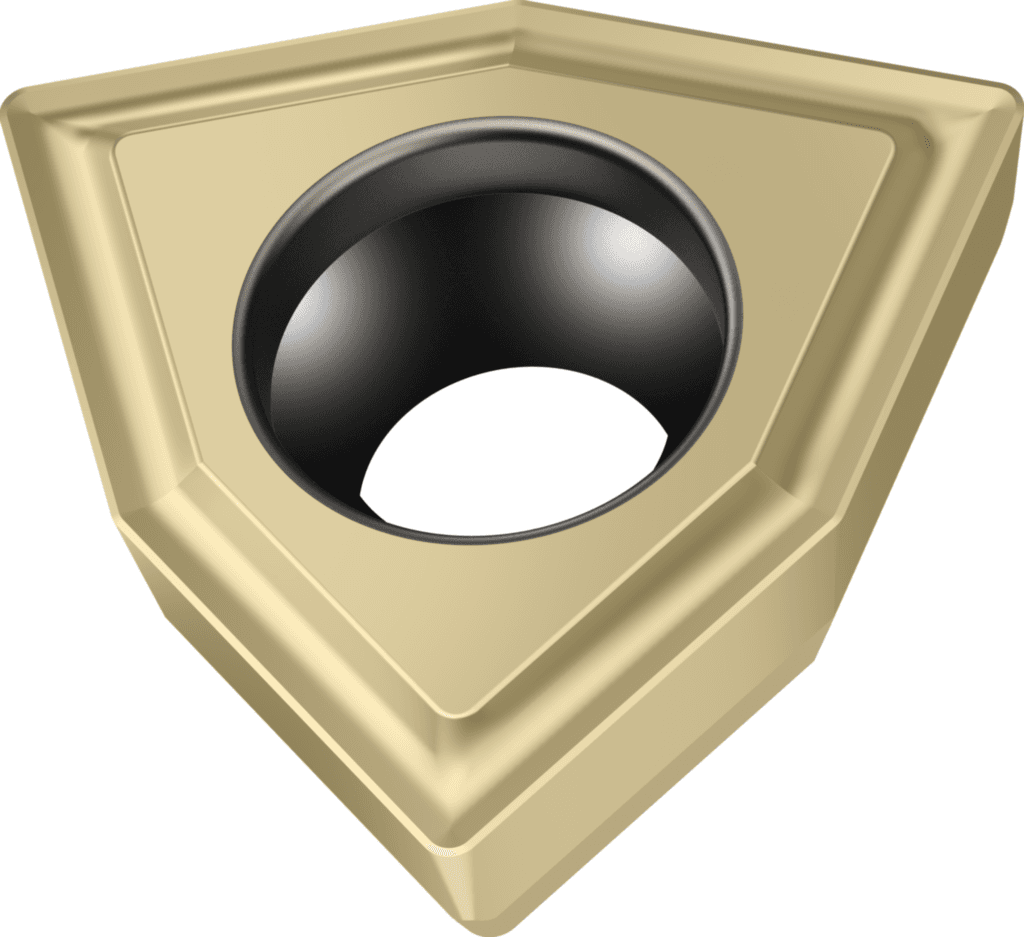

WOMX040304-B57 WSP45G

90.88 PLN

Walter

7969190

Trójkątne

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Okrąg wpisany (IC)

6,35 mm

Masa (ciężar) (WT)

0,002 kg

Kodowanie siedziska płytowego (SSC)

4

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Norma (STDNO)

-

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wykonanie ostrza (E41)

E

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Wersja płytki skrawającej (F1)

N

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Proces obróbki (J8)

BVB

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / M / S

Okrąg wpisany (B3)

6,35 mm

Promień naroża (D1)

0,4 mm

Promień (R)

0,4 mm

Masa (ciężar) (D75)

0,002 kg

Liczba krawędzi tnących (CEDC)

3

Identyfikator obrazu (BLD)

7

Liczba możliwości wykorzystania (F2)

3

Wysokość krawędzi skrawającej (S)

3,18 mm

Grubość płytki (S1)

3,18 mm

Wysokość krawędzi skrawającej (C1)

3,18 mm

Grubość płytki (G4)

3,18 mm

Zastosowanie

Wiercenie

Liczba krawędzi skrawających (Ilość płyt. skraw.)

3

Pokrycie / powierzchnia (COATING)

TiAlN+Al2O3+(ZrN)

Pokrycie / powierzchnia (H5)

TiAlN+Al2O3+(ZrN)

Grubość płytki (s)

3,2 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WSP45G

Oznaczenie materiału skrawającego producenta (H3)

WSP45G

Łamacz wiórów, oznaczenie producenta (E9)

B57

Łamacz wiórów, oznaczenie producenta (CBMD)

B57

Kąt naroża płytki skrawającej (EPSR)

84 °

Identyfikator obrazu (TSYC)

WOMX-B57

Kąt naroża płytki skrawającej (A1)

84 °

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

8 °

Kąt natarcia (D7)

3 °

Nazwa produktu (J22)

765

Główny kąt przyłożenia (α)

8 °

Zawarty kąt płytki skrawającej (ε)

84 °

Średnica otworu mocującego (D1)

2,6 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$WO0403$$3NB

Długość krawędzi (L)

4,2 mm

Długość krawędzi (B1)

4,2 mm

Średnica otworu mocującego (G6)

2,6 mm

Oznaczenie wg normy (J11)

WOMX040304

Kodowanie złącza, po stronie maszyny (J6)

WR$$WO0403$$3NB

Długość krawędzi skrawającej (l)

4,2 mm

Identyfikujący numer zamówienia (J21)

WOMX040304-B57 WSP45G

Oznaczenie narzędzia (Oznaczenie)

WOMX040304-B57 WSP45G
