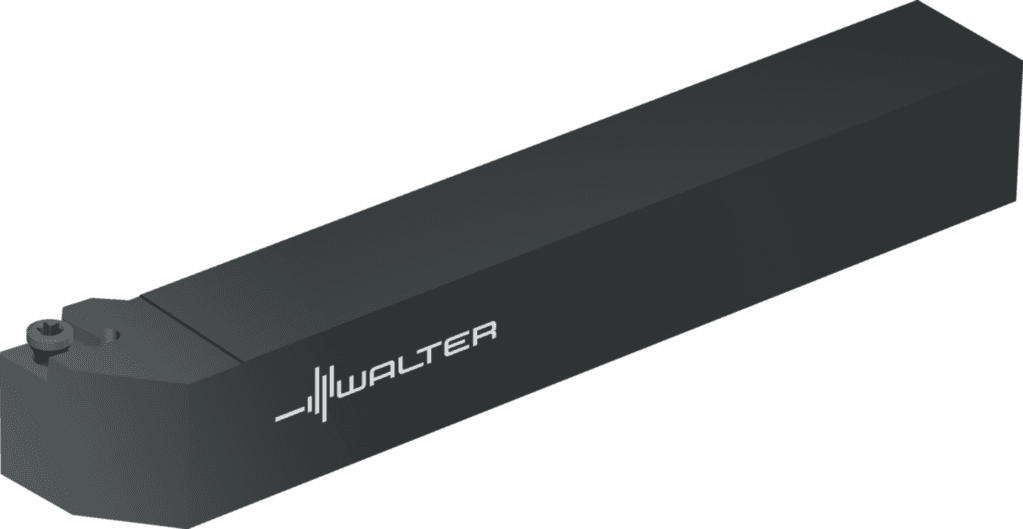

SCLCL082B

611.97 PLN

Walter

6346587

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

6

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (KAPR)

95 °

Wstawić kod kształtu (SC)

C

Kąt padania (E1)

95 °

Oznaczenie płytki skrawającej (MIID)

CCMT 2(1.5)1

Kodowanie złącza płytki skrawającej (J41)

ISO$CC0602003******

Oznaczenie płytki skrawającej (J42)

CCMT 2(1.5)1

Możliwe płytki skrawające (Typ)

CC .. 0602 .. / CC .. 2(1.5) ..

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Masa (ciężar) (WT)

0,001 kg

Masa (ciężar) (D7)

0,001 kg

Wersja oprawki, po stronie maszyny (C14)

2

Długość wspornika (B3)

114,3 mm

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Szerokość chwytu (B)

12,7 mm / 0,5 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

808

Wysokość chwytu (H)

12,7 mm

Wysokość funkcjonalna (HF)

12,7 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

12,7 mm

Wysokość funkcjonalna (A4)

12,7 mm

Rozmiar montażowy, po stronie maszyny (C2)

808

Wysokość chwytu (C4)

12,7 mm

Szerokość chwytu (C5)

12,7 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B0808

Wysokość chwytu (h = h₁)

0,5 inch

Szerokość użytkowa (f)

0,625 inch

Długość funkcjonalna (LF)

114,3 mm

Pozostała ilość doszlifowania (OAL)

114,3 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-114,3 mm

Długość funkcjonalna (A3)

114,3 mm

Pozostała ilość doszlifowania (B5)

114,3 mm

Długość wspornika (LPR)

114,3 mm

Długość całkowita (l₁)

4,5 inch

Nazwa produktu (J22)

590

Kąt przystawienia (KAPR)

95 °

Identyfikator obrazu (TSYCISO)

SCLCL-ISO-AUSSEN-INCH

Długość krawędzi (A1)

6,4 mm

Wielkość gniazda płytki (Insert seat size)

6

Ciężar (WT)

0,002 lbs

Szerokość funkcjonalna (A2)

15,87 mm

Szerokość funkcjonalna (WF)

15,87 mm

Długość rowków wiórowych (l₄)

0,47 inch

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

15,87 mm

Identyfikujący numer zamówienia (J21)

SCLCL082B

Oznaczenie narzędzia (Oznaczenie)

SCLCL082B
