Uchwyt trzpieniowy – mocowanie za pomocą śruby SCLCR1616X09-S-P

1 346.33 PLN

Walter

8337934

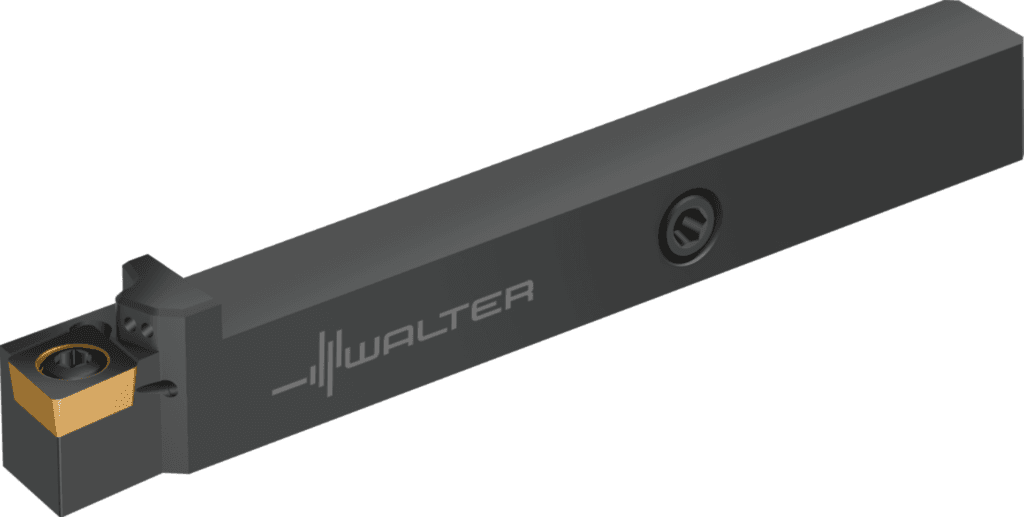

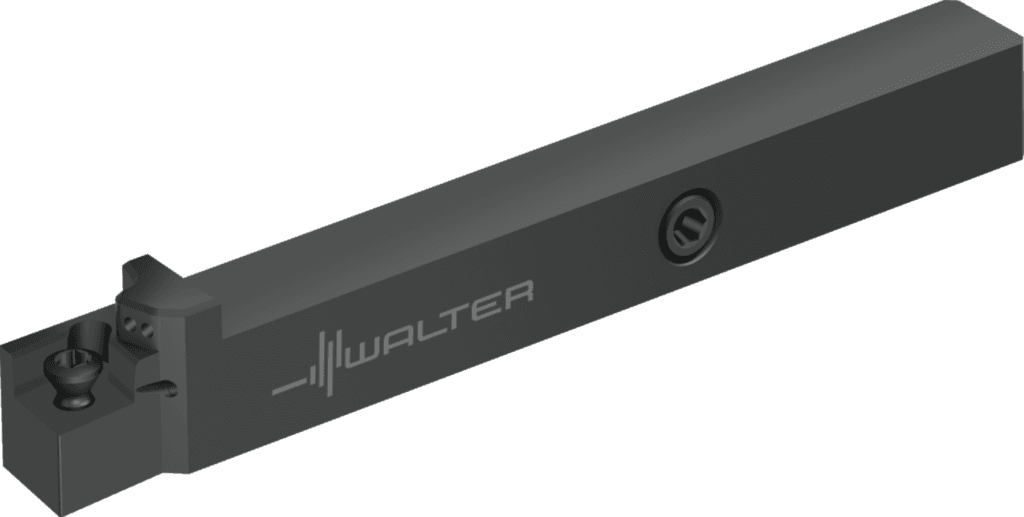

Uchwyt trzpieniowy – mocowanie za pomocą śruby SCLC...-S-P • Walter Turn • metryczny • Chwyt kwadratowy • κ=95° • Prawe • 16x16mm • płytka rombowa • CC .. 09T3 .. • Chłodzenie precyzyjne Do automatów tokarskich do toczenia wzdłużnego Chłodzenie precyzyjne Narzędzie Oprawka tokarska do toczenia wzdłużnego z chłodzeniem powierzchni natarcia i powierzchni przyłożenia;Krótki wymiar głowicy: do krótkiego systemu mocowania i w celu zapewnienia wysokiej stabilności Zastosowanie Maszyny do toczenia wzdłużnego i obrabiarki wielowrzecionowe z ciśnieniem chłodziwa do 150 barów / 2175 psi;Precyzyjne elementy toczone o dużej dokładności;Toczenie wzdłużne i planowanie elementów o małej średnicy Korzyści Mniej przestojów z powodu uciążliwych wiórów dzięki ukierunkowanemu chłodzeniu powierzchni natarcia;Wysoka dokładność wymiany; mniej korekt nawet przy wąskiej tolerancji;Większa trwałość nawet w przypadku materiałów odpornych na działanie wysokich temperatur dzięki chłodzonej krawędzi skrawającej;Lepsza jakość powierzchni niż w przypadku systemów z głowicami wymiennymi dzięki większej stabilności

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Długość funkcjonalna (A3)

120 mm

Pozostała ilość doszlifowania (B5)

120 mm

Wersja oprawki, po stronie maszyny (C14)

1

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kodowanie złącza płytki skrawającej (J41)

ISO$CC09T3003******

Możliwe płytki skrawające (Typ)

CC .. 09T3 ..

Długość wspornika (B3)

120 mm

Masa (ciężar) (D7)

0,207 kg

Zastosowanie

Toczenie

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Proces obróbki (J8)

DDA

Długość krawędzi (A1)

9,6 mm

Kąt przystawienia (KAPR)

95 °

Wielkość gniazda płytki (Insert seat size)

9

Długość rowków wiórowych (l₄)

18 mm

Oznaczenie płytki skrawającej (J42)

CCMT 09 T3 08

Rozmiar montażowy, po stronie maszyny (C2)

1616

Długość wspornika (LPR)

120 mm

Szerokość funkcjonalna (A2)

16 mm

Wysokość funkcjonalna (A4)

16 mm

Szerokość użytkowa (f)

16 mm

Wyjście środka chłodząco-smarującego (H22)

7

Szerokość chwytu (B)

16 mm

Wysokość chwytu (C4)

16 mm

Szerokość chwytu (C5)

16 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A1616

Wysokość chwytu (h = h₁)

16 mm

Rozmiar gwintu na wlocie chłodziwa (T_h)

G1/8"

Długość użytkowa (l₁)

120 mm

Nazwa produktu (J22)

8141

Ciężar (WT)

0,207 kg

Identyfikujący numer zamówienia (J21)

SCLCR1616X09-S-P

Oznaczenie narzędzia (Oznaczenie)

SCLCR1616X09-S-P
