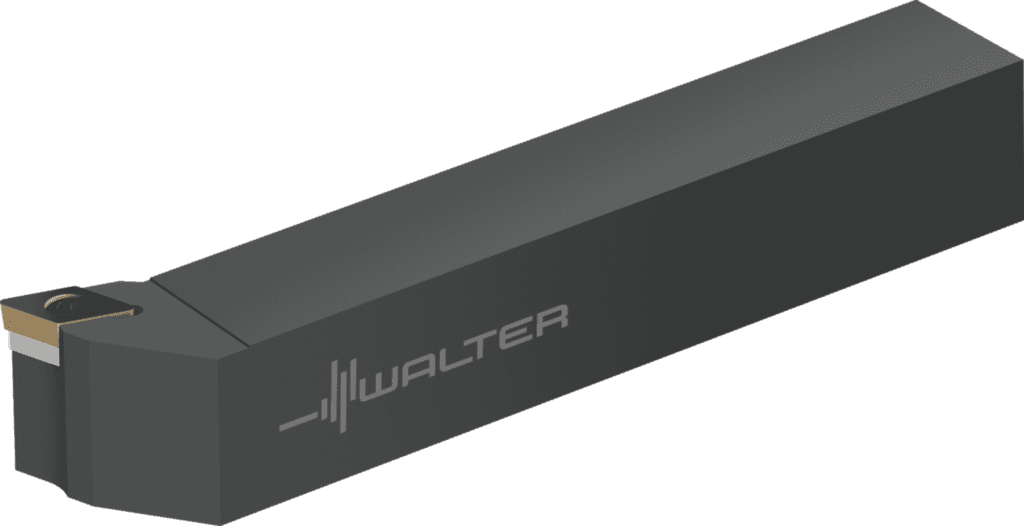

SDHCL2525M11

718.39 PLN

Walter

5335797

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Pozostała ilość doszlifowania (B5)

150 mm

Długość wspornika (B3)

150 mm

Długość wspornika (LPR)

150 mm

Pozostała ilość doszlifowania (OAL)

150 mm

Długość funkcjonalna (LF)

150 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-150 mm

Długość całkowita (l₁)

150 mm

Masa (ciężar) (WT)

0,744 kg

Masa (ciężar) (D7)

0,744 kg

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Wstawić kod kształtu (SC)

D

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (A1)

11,6 mm

Kodowanie złącza płytki skrawającej (J41)

ISO$DC11T3003******

Możliwe płytki skrawające (Typ)

DC .. 11T3 ..

Dokładność po stronie maszyny (CUBPMS)

A

Szerokość funkcjonalna (A2)

32 mm

Szerokość użytkowa (f)

32 mm

Oznaczenie płytki skrawającej (MIID)

DCMT 11 T3 08

Oznaczenie płytki skrawającej (J42)

DCMT 11 T3 08

Długość funkcjonalna (A3)

150 mm

Szerokość chwytu (B)

25 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

2525

Wysokość chwytu (H)

25 mm

Wysokość funkcjonalna (HF)

25 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

25 mm

Wysokość funkcjonalna (A4)

25 mm

Rozmiar montażowy, po stronie maszyny (C2)

2525

Wysokość chwytu (C4)

25 mm

Szerokość chwytu (C5)

25 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A2525

Wysokość chwytu (h = h₁)

25 mm

Szerokość funkcjonalna (WF)

32 mm

Kąt przystawienia (KAPR)

107,5 °

Kąt frezowania wgłębnego maks. (RMPX)

15 °

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

32 mm

Kąt padania (KAPR)

17,5 °

Kąt padania (E1)

17,5 °

Ciężar (WT)

0,744 kg

Długość rowków wiórowych (l₄)

19,7 mm

Nazwa produktu (J22)

591

Identyfikator obrazu (TSYCISO)

SDHCL-ISO-AUSSEN

Identyfikujący numer zamówienia (J21)

SDHCL2525M11

Oznaczenie narzędzia (Oznaczenie)

SDHCL2525M11
