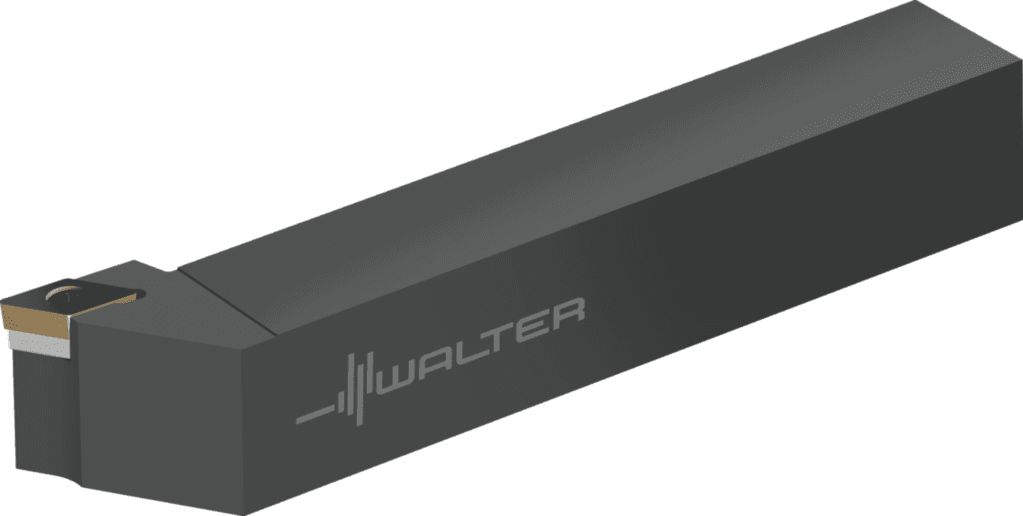

SDJCL102

505.53 PLN

Walter

5364787

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt padania (KAPR)

93 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Masa (ciężar) (WT)

0,21 kg

Masa (ciężar) (D7)

0,21 kg

Wersja oprawki, po stronie maszyny (C14)

2

Długość wspornika (B3)

101,6 mm

Ciężar (WT)

0,463 lbs

Zastosowanie

Toczenie

Szerokość chwytu (B)

15,875 mm / 0,625 inch

Dokładność po stronie maszyny (CUBPMS)

B

Rozmiar montażowy, po stronie maszyny (CZCMS)

1010

Strona maszyny typu forma (FMTMS)

EXT

Wysokość chwytu (H)

15,875 mm

Wysokość funkcjonalna (HF)

15,875 mm

Długość funkcjonalna (LF)

101,6 mm

Pozostała ilość doszlifowania (OAL)

101,6 mm

Moment obrotowy (TQ)

0,9 Nm

Szerokość funkcjonalna (WF)

19,05 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-101,6 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

15,875 mm

Szerokość funkcjonalna (A2)

19,05 mm

Długość funkcjonalna (A3)

101,6 mm

Wysokość funkcjonalna (A4)

15,875 mm

Pozostała ilość doszlifowania (B5)

101,6 mm

Typ montażu, po stronie maszyny (C11)

VKT

Rozmiar montażowy, po stronie maszyny (C2)

1010

Wysokość chwytu (C4)

15,875 mm

Szerokość chwytu (C5)

15,875 mm

Forma oprawki (F2)

G

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1010

Proces obróbki (J8)

DFA

Długość wspornika (LPR)

101,6 mm

Kąt natarcia prostokątny (γ)

0 °

Wysokość chwytu (h = h₁)

0,625 inch

Kąt przystawienia (KAPR)

93 °

Kąt nachylenia (λ_s)

0 °

Długość całkowita (l₁)

4 inch

Szerokość użytkowa (f)

0,75 inch

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

19,05 mm

kierunek (HAND)

L

Oznaczenie płytki skrawającej (MIID)

DCMT 2(1.5)1

Kąt frezowania wgłębnego maks. (RMPX)

30 °

Wstawić kod kształtu (SC)

D

Kodowanie siedziska płytowego (SSC)

7

Długość krawędzi (A1)

7,7 mm

Kąt naroża płytki skrawającej (E3)

55 °

Nazwa produktu (J22)

592

Kodowanie złącza płytki skrawającej (J41)

ISO$DC0702003******

Oznaczenie płytki skrawającej (J42)

DCMT 2(1.5)1

Długość rowków wiórowych (l₄)

0,669 inch

Wielkość gniazda płytki (Insert seat size)

7

Możliwe płytki skrawające (Typ)

DC .. 0702 .. / DC .. 2(1.5) ..

Identyfikator obrazu (TSYCISO)

SDJCL-ISO-AUSSEN-INCH

Identyfikujący numer zamówienia (J21)

SDJCL102

Oznaczenie narzędzia (Oznaczenie)

SDJCL102
