SRSCR2020K08

686.48 PLN

Walter

5335828

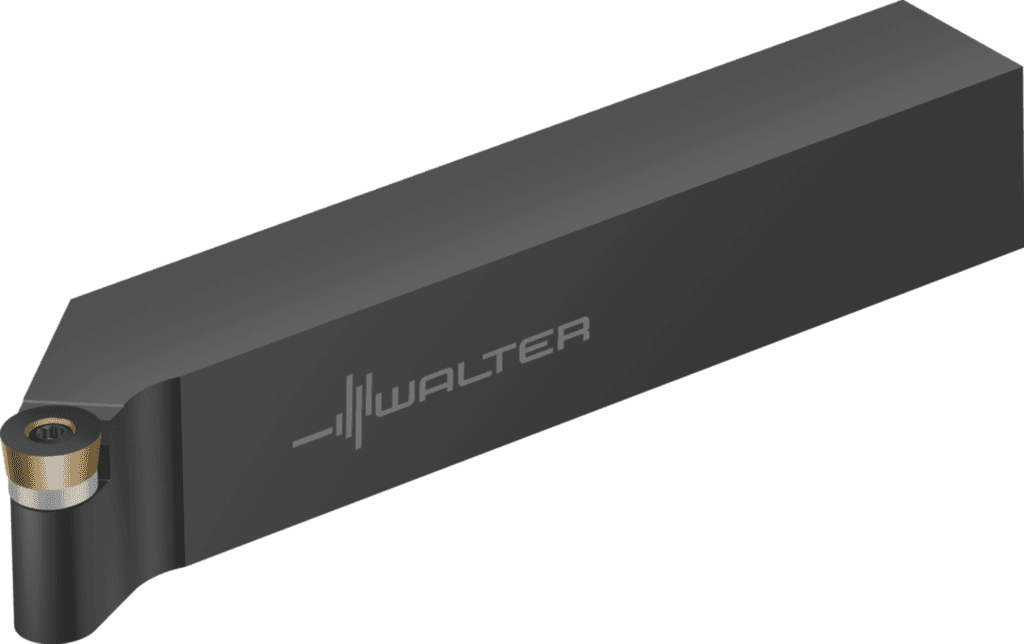

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

20 mm

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Szerokość funkcjonalna (WF)

25 mm

Wysokość funkcjonalna (HF)

20 mm

Długość funkcjonalna (LF)

125 mm

Pozostała ilość doszlifowania (OAL)

125 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-125 mm

Pozostała ilość doszlifowania (B5)

125 mm

Długość całkowita (l₁)

125 mm

Długość wspornika (B3)

125 mm

Masa (ciężar) (WT)

0,391 kg

Masa (ciężar) (D7)

0,391 kg

Długość wspornika (LPR)

125 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Dokładność po stronie maszyny (CUBPMS)

A

Kodowanie siedziska płytowego (SSC)

8

Wielkość gniazda płytki (Insert seat size)

8

Szerokość funkcjonalna (A2)

25 mm

Wstawić kod kształtu (SC)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Rozmiar montażowy, po stronie maszyny (C2)

2020

Kąt frezowania wgłębnego maks. (RMPX)

27 °

Wysokość funkcjonalna (A4)

20 mm

Szerokość chwytu (B)

20 mm

Wysokość chwytu (H)

20 mm

Wysokość chwytu (C4)

20 mm

Szerokość chwytu (C5)

20 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A2020

Wysokość chwytu (h = h₁)

20 mm

Długość funkcjonalna (A3)

125 mm

Szerokość użytkowa (f)

25 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-25 mm

Kąt padania (KAPR)

0 °

Kąt padania (E1)

0 °

Ciężar (WT)

0,391 kg

Długość rowków wiórowych (l₄)

20 mm

Nazwa produktu (J22)

595

Oznaczenie płytki skrawającej (MIID)

RCMT 08 03 M0

Kodowanie złącza płytki skrawającej (J41)

ISO$RC0803M03****M0

Oznaczenie płytki skrawającej (J42)

RCMT 08 03 M0

Możliwe płytki skrawające (Typ)

RC . T0803M0 ..

Identyfikator obrazu (TSYCISO)

SRSCR-ISO-AUSSEN

Identyfikujący numer zamówienia (J21)

SRSCR2020K08

Oznaczenie narzędzia (Oznaczenie)

SRSCR2020K08
