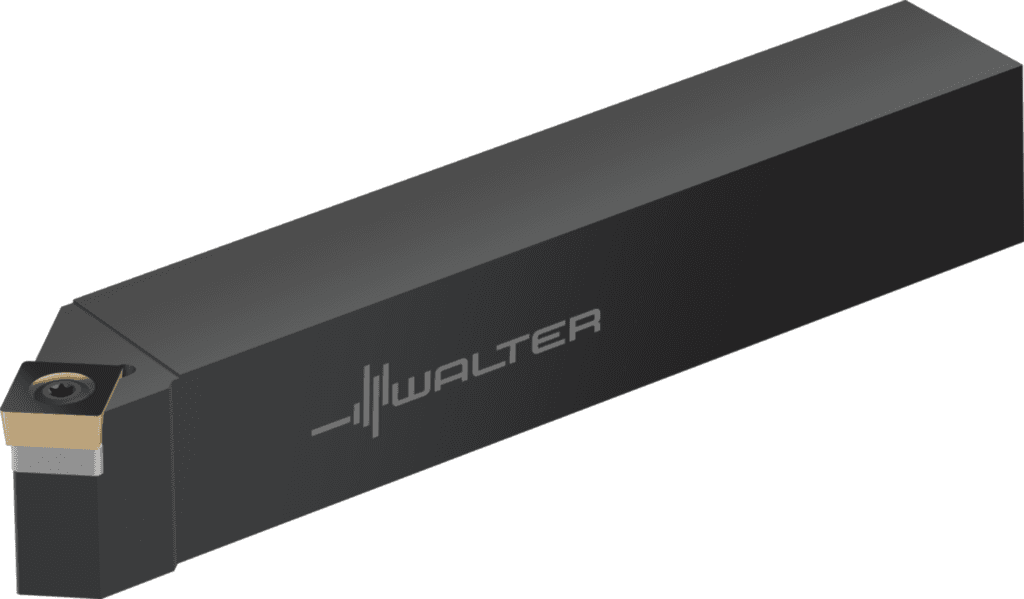

SSDCR2020K09

686.48 PLN

Walter

5327622

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

20 mm

Moment obrotowy (TQ)

3 Nm

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Szerokość użytkowa (f)

15,9 mm

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Długość rowków wiórowych (l₄)

12 mm

Kodowanie siedziska płytowego (SSC)

9

Wstawić kod kształtu (SC)

S

Kodowanie złącza płytki skrawającej (J41)

ISO$SC09T3003******

Możliwe płytki skrawające (Typ)

SC .. 09T3 ..

Kąt padania (KAPR)

45 °

Kąt padania (E1)

45 °

Wysokość funkcjonalna (HF)

20 mm

Ciężar (WT)

0,4 kg

Masa (ciężar) (WT)

0,4 kg

Masa (ciężar) (D7)

0,4 kg

Długość funkcjonalna (LF)

124,98 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-124,98 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Proces obróbki (J8)

DDA

Wielkość gniazda płytki (Insert seat size)

9

Dokładność po stronie maszyny (CUBPMS)

A

Szerokość funkcjonalna (A2)

22 mm

Kąt naroża płytki skrawającej (E3)

90 °

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Rozmiar montażowy, po stronie maszyny (C2)

2020

Kąt przystawienia (KAPR)

45 °

Wysokość funkcjonalna (A4)

20 mm

Szerokość chwytu (B)

20 mm

Wysokość chwytu (H)

20 mm

Wysokość chwytu (C4)

20 mm

Szerokość chwytu (C5)

20 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A2020

Wysokość chwytu (h = h₁)

20 mm

Długość użytkowa (l₁)

125 mm

Szerokość funkcjonalna (WF)

22 mm

Długość krawędzi (A1)

9,5 mm

Oznaczenie płytki skrawającej (MIID)

SCMT 09 T3 08

Oznaczenie płytki skrawającej (J42)

SCMT 09 T3 08

Miara a długości funkcjonalnej (LFA)

6,08 mm

Miara a długości funkcjonalnej (A52)

6,08 mm

Identyfikator obrazu (TSYCISO)

SSDCR-ISO-AUSSEN

Nazwa produktu (J22)

597

Pozostała ilość doszlifowania (OAL)

124,98 mm

Długość funkcjonalna (A3)

124,98 mm

Długość wspornika (B3)

124,98 mm

Pozostała ilość doszlifowania (B5)

124,98 mm

Długość wspornika (LPR)

124,98 mm

Długość całkowita (l₂₀)

125 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-15,92 mm

Identyfikujący numer zamówienia (J21)

SSDCR2020K09

Oznaczenie narzędzia (Oznaczenie)

SSDCR2020K09
