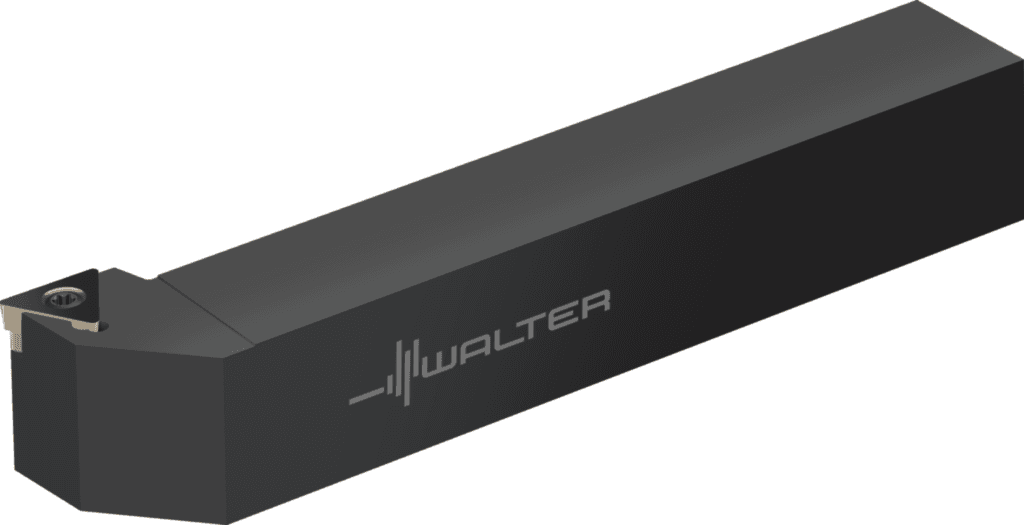

STGCL123B

564.57 PLN

Walter

5028491

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Moment obrotowy (TQ)

3 Nm

Identyfikator obrazu (BLD)

1

Kąt naroża płytki skrawającej (E3)

60 °

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Wstawić kod kształtu (SC)

T

Masa (ciężar) (WT)

0,3 kg

Masa (ciężar) (D7)

0,3 kg

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Wersja oprawki, po stronie maszyny (C14)

2

Długość wspornika (B3)

114,3 mm

Ciężar (WT)

0,661 lbs

Oznaczenie płytki skrawającej (MIID)

TCMT 3(2.5)2

Możliwe płytki skrawające (Typ)

TC .. 16T3 .. / TC .. 3(2.5) ..

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Szerokość chwytu (B)

19,05 mm / 0,75 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

1212

Wysokość chwytu (H)

19,05 mm

Wysokość funkcjonalna (HF)

19,05 mm

Kąt padania (KAPR)

91 °

Długość funkcjonalna (LF)

114,3 mm

Pozostała ilość doszlifowania (OAL)

114,3 mm

Kodowanie siedziska płytowego (SSC)

16

Szerokość funkcjonalna (WF)

25,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-114,3 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

19,05 mm

Długość krawędzi (A1)

16,5 mm

Szerokość funkcjonalna (A2)

25,4 mm

Długość funkcjonalna (A3)

114,3 mm

Wysokość funkcjonalna (A4)

19,05 mm

Pozostała ilość doszlifowania (B5)

114,3 mm

Rozmiar montażowy, po stronie maszyny (C2)

1212

Wysokość chwytu (C4)

19,05 mm

Szerokość chwytu (C5)

19,05 mm

Kąt padania (E1)

91 °

Nazwa produktu (J22)

599

Kodowanie złącza płytki skrawającej (J41)

ISO$TC16T3003******

Oznaczenie płytki skrawającej (J42)

TCMT 3(2.5)2

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1212

Proces obróbki (J8)

DDA

Długość wspornika (LPR)

114,3 mm

Wysokość chwytu (h = h₁)

0,75 inch

Kąt przystawienia (KAPR)

91 °

Długość całkowita (l₁)

4,5 inch

Długość rowków wiórowych (l₄)

0,815 inch

Wielkość gniazda płytki (Insert seat size)

16

Szerokość użytkowa (f)

1 inch

Identyfikator obrazu (TSYCISO)

STGCL-ISO-AUSSEN-INCH

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

25,4 mm

Identyfikujący numer zamówienia (J21)

STGCL123B

Oznaczenie narzędzia (Oznaczenie)

STGCL123B
