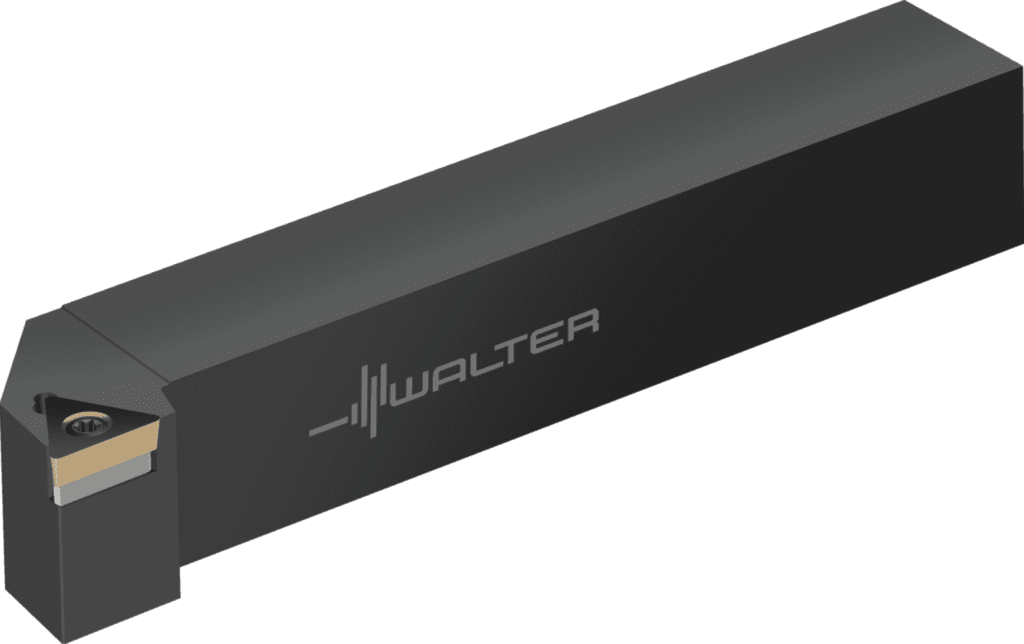

STGCR062

505.53 PLN

Walter

5028493

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Długość krawędzi (A1)

11 mm

Identyfikator obrazu (BLD)

1

Kąt naroża płytki skrawającej (E3)

60 °

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Kodowanie złącza płytki skrawającej (J41)

ISO$TC1102003******

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Możliwe płytki skrawające (Typ)

TC .. 1102 .. / TC .. 2(1.5) ..

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Wstawić kod kształtu (SC)

T

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Oznaczenie płytki skrawającej (MIID)

TCMT 2(1.5)1

Oznaczenie płytki skrawającej (J42)

TCMT 2(1.5)1

Masa (ciężar) (WT)

0,066 kg

Masa (ciężar) (D7)

0,066 kg

Wersja oprawki, po stronie maszyny (C14)

2

Pozostała ilość doszlifowania (OAL)

63,5 mm

Pozostała ilość doszlifowania (B5)

63,5 mm

Długość wspornika (B3)

63,5 mm

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Moment obrotowy (TQ)

0,9 Nm

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Wielkość gniazda płytki (Insert seat size)

11

Kąt padania (KAPR)

91 °

Identyfikator obrazu (TSYCISO)

STGCR-ISO-AUSSEN-INCH

Kąt padania (E1)

91 °

Nazwa produktu (J22)

599

Proces obróbki (J8)

DDA

Kąt przystawienia (KAPR)

91 °

Szerokość funkcjonalna (A2)

12,7 mm

Szerokość użytkowa (f)

0,5 inch

Długość wspornika (LPR)

63,5 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-63,5 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-12,7 mm

Długość funkcjonalna (LF)

63,5 mm

Długość całkowita (l₁)

2,5 inch

Szerokość funkcjonalna (WF)

12,7 mm

Szerokość chwytu (B)

9,525 mm / 0,375 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

606

Wysokość chwytu (H)

9,525 mm

Wysokość funkcjonalna (HF)

9,525 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

9,525 mm

Wysokość funkcjonalna (A4)

9,525 mm

Rozmiar montażowy, po stronie maszyny (C2)

606

Wysokość chwytu (C4)

9,525 mm

Szerokość chwytu (C5)

9,525 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B0606

Wysokość chwytu (h = h₁)

0,375 inch

Długość funkcjonalna (A3)

63,5 mm

Identyfikujący numer zamówienia (J21)

STGCR062

Długość rowków wiórowych (l₄)

0,543 inch

Oznaczenie narzędzia (Oznaczenie)

STGCR062

Ciężar (WT)

0,146 lbs
