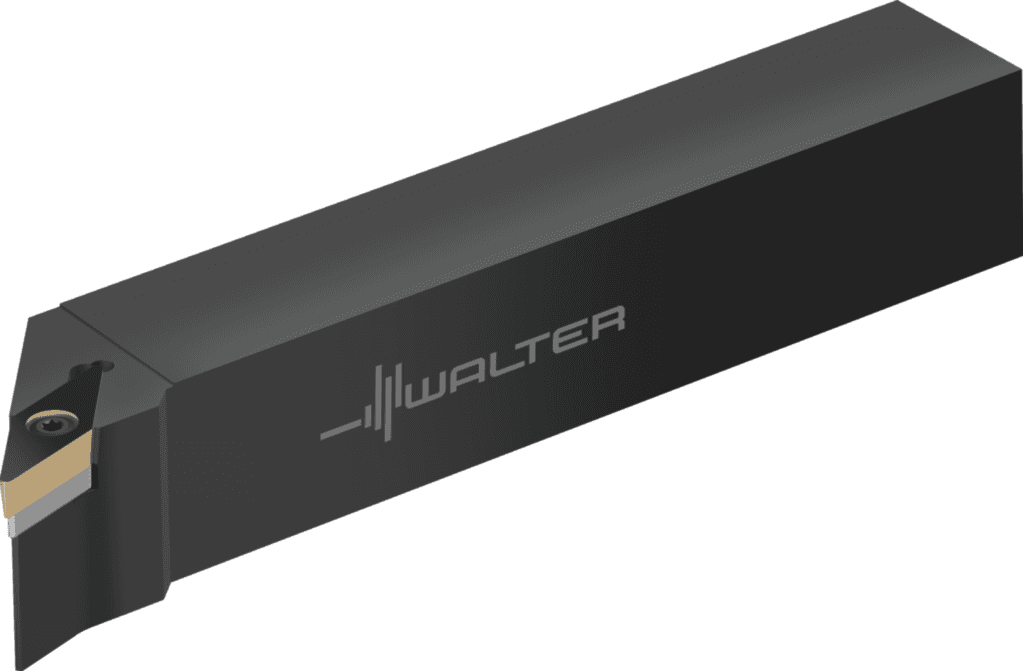

SVHBR1616H11

702.43 PLN

Walter

5335853

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Masa (ciężar) (WT)

0,203 kg

Masa (ciężar) (D7)

0,203 kg

Długość krawędzi (A1)

11 mm

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Długość wspornika (B3)

100 mm

Długość wspornika (LPR)

100 mm

Pozostała ilość doszlifowania (B5)

100 mm

Pozostała ilość doszlifowania (OAL)

100 mm

Długość całkowita (l₁)

100 mm

Długość funkcjonalna (LF)

100 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-100 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Wstawić kod kształtu (SC)

V

Typ montażu, po stronie maszyny (C11)

VKT

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$VC1103003******

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Wielkość gniazda płytki (Insert seat size)

11

Możliwe płytki skrawające (Typ)

VB .. 1103 ..

Dokładność po stronie maszyny (CUBPMS)

A

Długość rowków wiórowych (l₄)

18 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

1616

Rozmiar montażowy, po stronie maszyny (C2)

1616

Szerokość funkcjonalna (A2)

20 mm

Wysokość funkcjonalna (A4)

16 mm

Szerokość użytkowa (f)

20 mm

Szerokość chwytu (B)

16 mm

Wysokość chwytu (H)

16 mm

Wysokość funkcjonalna (HF)

16 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

16 mm

Wysokość chwytu (C4)

16 mm

Szerokość chwytu (C5)

16 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A1616

Wysokość chwytu (h = h₁)

16 mm

Kąt przystawienia (KAPR)

107,5 °

Długość funkcjonalna (A3)

100 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-20 mm

Oznaczenie płytki skrawającej (J42)

VBMT 11 03 04

Kąt frezowania wgłębnego maks. (RMPX)

35 °

Szerokość funkcjonalna (WF)

20 mm

Kąt padania (KAPR)

17,5 °

Kąt padania (E1)

17,5 °

Oznaczenie płytki skrawającej (MIID)

VBMT 11 03 04

Nazwa produktu (J22)

600

Identyfikator obrazu (TSYCISO)

SVHBR-ISO-AUSSEN

Identyfikujący numer zamówienia (J21)

SVHBR1616H11

Oznaczenie narzędzia (Oznaczenie)

SVHBR1616H11

Ciężar (WT)

0,203 kg
