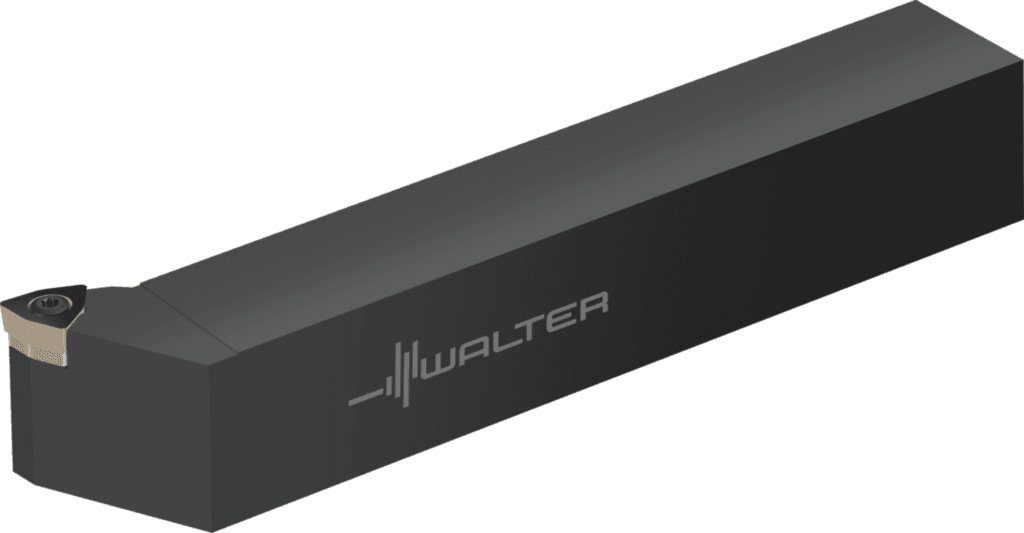

SWLCL2020K06

686.48 PLN

Walter

5335871

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

20 mm

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

6

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (KAPR)

95 °

Kąt padania (E1)

95 °

Wstawić kod kształtu (SC)

W

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Szerokość funkcjonalna (WF)

25 mm

Wysokość funkcjonalna (HF)

20 mm

Długość funkcjonalna (LF)

125 mm

Pozostała ilość doszlifowania (OAL)

125 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-125 mm

Pozostała ilość doszlifowania (B5)

125 mm

Długość całkowita (l₁)

125 mm

Długość wspornika (B3)

125 mm

Masa (ciężar) (WT)

0,412 kg

Masa (ciężar) (D7)

0,412 kg

Długość wspornika (LPR)

125 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Kąt przystawienia (KAPR)

95 °

Wielkość gniazda płytki (Insert seat size)

6

Długość krawędzi (A1)

6,5 mm

Kodowanie złącza płytki skrawającej (J41)

ISO$WC06T3003******

Możliwe płytki skrawające (Typ)

WC .. 06T3 ..

Dokładność po stronie maszyny (CUBPMS)

A

Szerokość funkcjonalna (A2)

25 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Rozmiar montażowy, po stronie maszyny (C2)

2020

Wysokość funkcjonalna (A4)

20 mm

Szerokość chwytu (B)

20 mm

Wysokość chwytu (H)

20 mm

Wysokość chwytu (C4)

20 mm

Szerokość chwytu (C5)

20 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A2020

Wysokość chwytu (h = h₁)

20 mm

Długość funkcjonalna (A3)

125 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

25 mm

Szerokość użytkowa (f)

25 mm

Ciężar (WT)

0,412 kg

Identyfikator obrazu (TSYCISO)

SWLCL-ISO-AUSSEN

Nazwa produktu (J22)

603

Oznaczenie płytki skrawającej (MIID)

WCMT 06 T3 08

Identyfikujący numer zamówienia (J21)

SWLCL2020K06

Oznaczenie płytki skrawającej (J42)

WCMT 06 T3 08

Długość rowków wiórowych (l₄)

15 mm

Oznaczenie narzędzia (Oznaczenie)

SWLCL2020K06
