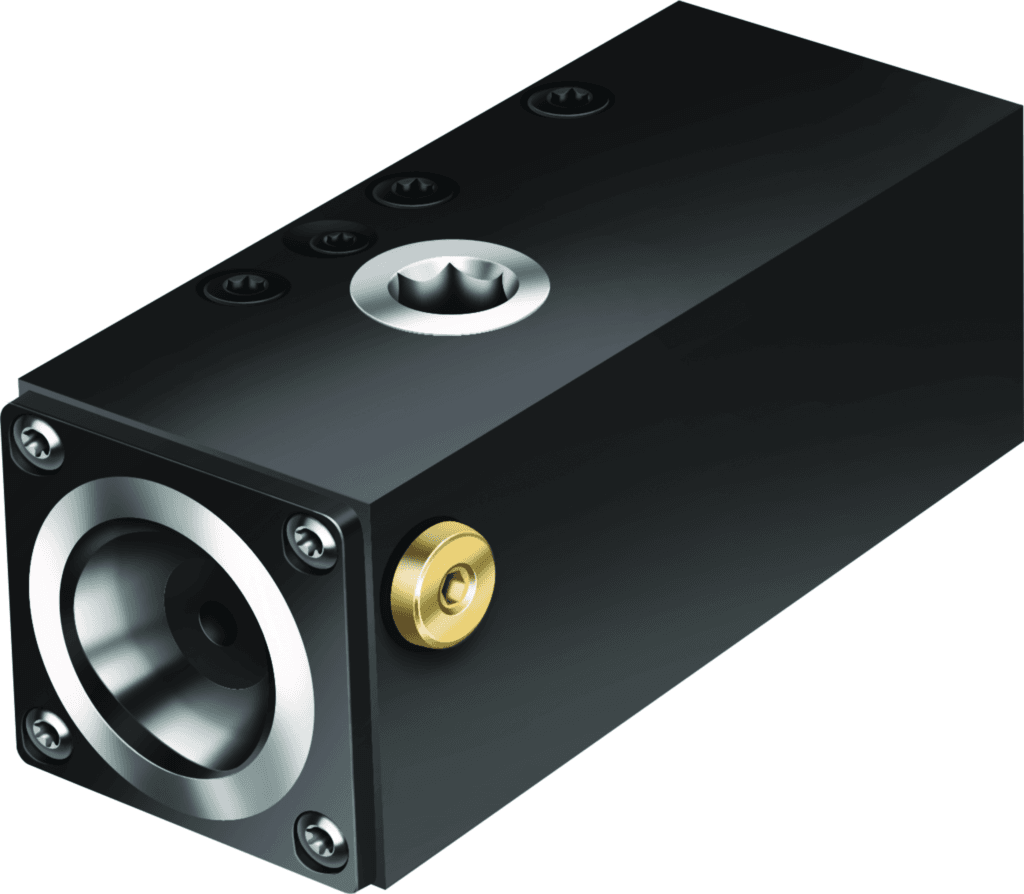

C3-RC2085-4038M

6 050.52 PLN

Walter

5017201

Uchwyty mocujące Typ 2080 / 2085

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wyjście środka chłodząco-smarującego (CXSC)

2

Wyjście środka chłodząco-smarującego (H22)

2

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma oprawki, po stronie obrabianego przedmiotu (C52)

1

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Wersja oprawki, po stronie maszyny (C14)

1

Szerokość funkcjonalna (WF)

25 mm

Wysokość funkcjonalna (HF)

20 mm

Średnia oprawki, po stronie maszyny (C3)

32 mm

Ciężar (WT)

1,1 kg

Długość trzonka (l₅)

19 mm

Długość wspornika (B3)

95 mm

Pozostała ilość doszlifowania (OAL)

95 mm

Długość całkowita (l₁)

95 mm

Długość wspornika (LPR)

95 mm

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Typ montażu, po stronie maszyny (C11)

VKT

Dokładność po stronie maszyny (CUBPMS)

A

Długość funkcjonalna (LF)

19 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-19 mm

Długość funkcjonalna (B71)

19 mm

Kierunek skrawania (E1)

R

Wejście środka chłodząco-smarującego (CNSC)

2

Wlot smaru chłodzącego, wielkość gwintu (CNT)

G1/8

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

320

Typ oprawki, po stronie obrabianego przedmiotu (C51)

CCS

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

320

Wejście środka chłodząco-smarującego (H21)

2

Norma (J1)

ISO26623-2

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

CCS01C0320****

Wielkość (Wielkość)

C3

Rozmiar montażowy, po stronie maszyny (CZCMS)

4020

Identyfikator obrazu (BLD)

512107

Rozmiar montażowy, po stronie maszyny (C2)

4020

Nazwa produktu (J22)

5189

Wlot chłodziwa, gwint (T_h)

G1/8

Wysokość chwytu (H)

40 mm

Wysokość funkcjonalna (B72)

20 mm

Szerokość chwytu (B)

20 mm

długość użytkowa (l₃)

25 mm

Pozostała ilość doszlifowania (B4)

95 mm

Wysokość (h)

40 mm

Szerokość funkcjonalna (B73)

25 mm

Masa (ciężar) (WT)

1,068 kg

Masa (ciężar) (D7)

1,068 kg

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

CCS02C0320****

Wysokość łączna (OAH)

62 mm

Szerokość łączna (OAW)

38 mm

Identyfikator obrazu (TSYC)

R/LC2085-VIERKANT

Szerokość korpusu (WB)

20 mm

Wysokość łączna (B81)

62 mm

Szerokość łączna (B91)

38 mm

Identyfikujący numer zamówienia (J21)

C3-RC2085-4038M

Kodowanie złącza, po stronie maszyny (J6)

VKT01A4020

Wysokość (h₂)

20 mm

Długość rowków wiórowych (l₂)

79 mm

Wysokość (h₃)

62 mm

Szerokość (b₁)

38 mm

Oznaczenie narzędzia (Oznaczenie)

C3-RC2085-4038M

Szerokość (b₂)

20 mm
