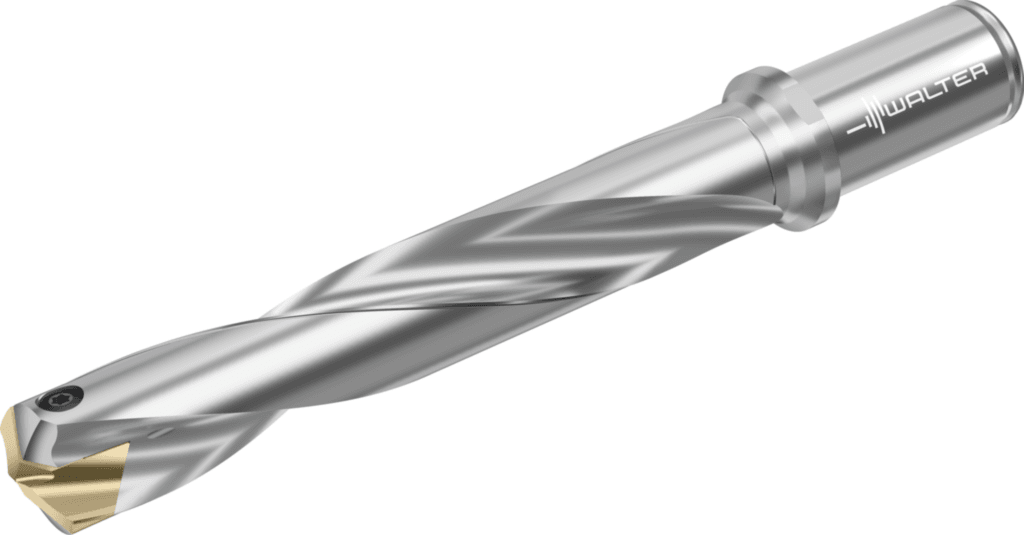

D4140-05-29.00A32-J

4 023.03 PLN

Walter

7640552

Wiertła z płytkami wymiennymi

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Rozmiar montażowy, po stronie maszyny (C2)

320

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Liczba części tnących (CICT)

1

Wersja oprawki, po stronie maszyny (C14)

1

Identyfikator obrazu (BLD)

10

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Pozostała ilość doszlifowania (B5)

256 mm

Pozostała ilość doszlifowania (OAL)

256 mm

Masa (ciężar) (WT)

1 kg

Masa (ciężar) (D7)

1 kg

Ciężar (WT)

1 kg

Norma (STDNO)

-

Proces obróbki (J8)

BVB

Główne zastosowanie

P / K / N / M

Dokładność po stronie maszyny (CUBPMS)

G

Zastosowanie

Wiercenie

Liczba efektywnych ostrzy, pierwszy stopień (D11)

2

Numer normy cechy rzeczowej (NSM)

DIN4000-86

Aplikacja dodatkowa

S

Długość trzonka (C4)

60 mm

Średnica powierzchni styku po stronie obrabiarki (DF)

40 mm

Długość trzonka (LS)

60 mm

Średnica skrawania (min.) wzgl. średnica, pierwszy stopień (A11)

29 mm

Średnica skrawania (maks.), pierwszy stopień (A12)

29 mm

Średnica kołnierza (d₄)

40 mm

Długość trzonka (l₅)

60 mm

Długość wspornika (OHX)

196 mm

Długość wspornika (B3)

196 mm

Kierunek skręcania (FHH)

R

Kierunek skręcania (Flute_Helix_Direction)

R

Kąt skrętu linii śrubowej (FHA)

20 °

Kąt skrętu linii śrubowej (FLUTE_HELIX)

20 °

Kąt, pierwszy stopień (E1)

140 °

Rodzaj mocowania płytki skrawającej, ostatni poziom (G11)

C

Nazwa produktu (J22)

8063

Ilość płytek skrawających (Ilość płytek skraw.)

1

Liczba możliwości wykorzystania (NOI)

40

Długość użytkowa (l₄)

196 mm

Stosunek długości średnicy (ULDR)

5,182

Wymiar osadzenia (Wymiar osadzenia)

J

Długość rowka do mocowania (LCF)

174 mm

Długość funkcjonalna (LF)

190,722 mm

Długość użytkowa (LU)

150,278 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (PL)

5,278 mm

Prędkość obrotowa, maks. (RPMX)

5480 1/min

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-190,722 mm

Długość użytkowa (B4)

150,278 mm

Długość rowka do mocowania (B6)

174 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (B7)

5,278 mm

Długość funkcjonalna (B71)

190,722 mm

Prędkość obrotowa, maks. (D6)

5480 1/min

Kodowanie złącza, po stronie obrabianego przedmiotu (J43)

WR$$CB28B$***R*****

Kodowanie złącza płytki skrawającej (J44)

WR$$CB28B$***R*****

Oznaczenie płytki skrawającej (J45)

P6001-D29

Oznaczenie płytki skrawającej, ostrze zewnętrzne, 1. stopień (J52)

P6001-D29

Kodowanie złącza płytki skrawającej (J91)

WR$$CB28B$***R*****

Średnica skrawania (D_{c min})

29 mm

Maks. średnica skrawania (D_{c max})

29,99 mm

Długość krawędzi skrawającej (L_c)

150,278 mm

Możliwe płytki skrawające (Typ)

P60 . -D29, ..

Identyfikator obrazu (TSYC)

D4140-05-A

Identyfikujący numer zamówienia (J21)

D4140-05-29.00A32-J

Oznaczenie narzędzia (Oznaczenie)

D4140-05-29.00A32-J

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G3200
