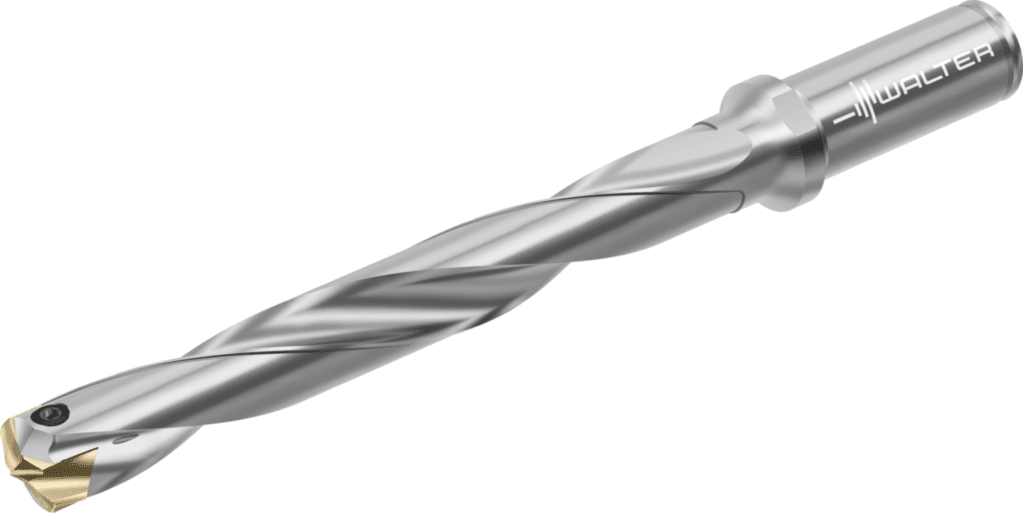

D4140-07-20.00A20-E

3 139.67 PLN

Walter

7640563

Wiertła z płytkami wymiennymi

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Liczba części tnących (CICT)

1

Wersja oprawki, po stronie maszyny (C14)

1

Identyfikator obrazu (BLD)

10

Ciężar (WT)

0,4 kg

Długość wspornika (B3)

180 mm

Norma (STDNO)

-

Proces obróbki (J8)

BVB

Główne zastosowanie

P / K / N

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

200

Długość trzonka (LS)

50 mm

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Długość trzonka (C4)

50 mm

Średnica chwytu (d₁)

20 mm

Długość trzonka (l₅)

50 mm

Średnica skrawania (min.) wzgl. średnica, pierwszy stopień (A11)

20 mm

Zastosowanie

Wiercenie

Liczba efektywnych ostrzy, pierwszy stopień (D11)

2

Numer normy cechy rzeczowej (NSM)

DIN4000-86

Średnica kołnierza (d₄)

25 mm

Aplikacja dodatkowa

S / M

Masa (ciężar) (WT)

0,4 kg

Średnica skrawania (maks.), pierwszy stopień (A12)

20 mm

Masa (ciężar) (D7)

0,4 kg

Długość rowka do mocowania (B6)

160 mm

Pozostała ilość doszlifowania (OAL)

230 mm

Pozostała ilość doszlifowania (B5)

230 mm

Kierunek skręcania (FHH)

R

Kierunek skręcania (Flute_Helix_Direction)

R

Średnica powierzchni styku po stronie obrabiarki (DF)

25 mm

Kąt skrętu linii śrubowej (FHA)

20 °

Kąt skrętu linii śrubowej (FLUTE_HELIX)

20 °

Kąt, pierwszy stopień (E1)

140 °

Rodzaj mocowania płytki skrawającej, ostatni poziom (G11)

C

Nazwa produktu (J22)

8063

Ilość płytek skrawających (Ilość płytek skraw.)

1

Liczba możliwości wykorzystania (NOI)

30

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (PL)

3,64 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (B7)

3,64 mm

Kodowanie złącza, po stronie obrabianego przedmiotu (J43)

WR$$CB20A$***R*****

Kodowanie złącza płytki skrawającej (J44)

WR$$CB20A$***R*****

Oznaczenie płytki skrawającej (J45)

P6001-D20

Oznaczenie płytki skrawającej, ostrze zewnętrzne, 1. stopień (J52)

P6001-D20

Kodowanie złącza płytki skrawającej (J91)

WR$$CB20A$***R*****

Średnica skrawania (D_{c min})

20 mm

Maks. średnica skrawania (D_{c max})

20,99 mm

Możliwe płytki skrawające (Typ)

P60 . -D20, ..

Wymiar osadzenia (Wymiar osadzenia)

E

Identyfikator obrazu (TSYC)

D4140-07-A

Stosunek długości średnicy (ULDR)

7,182

Długość rowka do mocowania (LCF)

160 mm

Długość funkcjonalna (LF)

176,36 mm

Długość użytkowa (LU)

143,64 mm

Długość wspornika (OHX)

180 mm

Prędkość obrotowa, maks. (RPMX)

5570 1/min

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-176,36 mm

Długość użytkowa (B4)

143,64 mm

Długość funkcjonalna (B71)

176,36 mm

Prędkość obrotowa, maks. (D6)

5570 1/min

Identyfikujący numer zamówienia (J21)

D4140-07-20.00A20-E

Długość użytkowa (l₄)

180 mm

Długość krawędzi skrawającej (L_c)

143,64 mm

Oznaczenie narzędzia (Oznaczenie)

D4140-07-20.00A20-E

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G2000
