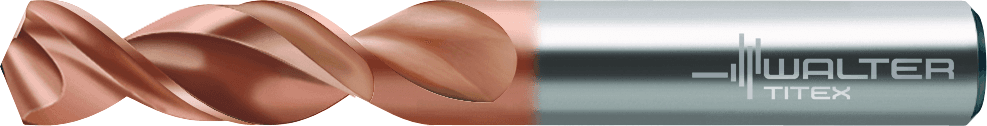

A1149XPL-2

77.91 PLN

Walter

5236403

Wiertło spiralne HSS-E, bardzo krótkie

Średnica skrawania (D_c)

2 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (CCTMS)

ZYL

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

20

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Proces obróbki (J8)

BVB

Masa (ciężar) (WT)

0,001 kg

Liczba ostrzy (NOF)

2

Liczba ostrzy (D1)

2

Masa (ciężar) (D7)

0,001 kg

Średnica skrawania (min.) wzgl. średnica, pierwszy stopień (A11)

2 mm

Dokładność po stronie maszyny (CUBPMS)

F

Rozmiar montażowy, po stronie maszyny (CZCMS)

20

Długość trzonka (LS)

25 mm

Średnia oprawki, po stronie maszyny (C3)

2 mm

Długość trzonka (C4)

25 mm

Pozostała ilość doszlifowania (OAL)

38 mm

Pozostała ilość doszlifowania (B5)

38 mm

Długość krawędzi skrawającej (L_c)

8 mm

Długość całkowita (l₁)

38 mm

Zastosowanie

Wiercenie

Numer normy cechy rzeczowej (NSM)

DIN4000-81

Kierunek skręcania (D2)

R

Prędkość obrotowa, maks. (D6)

100000 1/min

Oznaczenie materiału skrawającego producenta (H3)

XPL

Pokrycie / powierzchnia (H5)

AlCrN

Długość użytkowa (LU)

8 mm

Długość użytkowa (B4)

8 mm

Długość rowka do mocowania (B6)

12 mm

Długość rowka do mocowania (LCF)

12 mm

Kierunek skręcania (FHH)

R

Stosunek długości średnicy (ULDR)

4

Główne zastosowanie

P/M/K/N

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Prędkość obrotowa, maks. (RPMX)

100000 1/min

Długość szyjki (B9)

8

Średnica trzonka (d₁)

2 mm

Długość rowka wiórowego (l₂)

12 mm

Pokrycie / powierzchnia (COATING)

AlCrN

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

f11

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01F2000f$11

Kodowanie złącza, po stronie maszyny (J6)

ZYL01F2000f$11

Kąt, pierwszy stopień (E1)

130 °

Aplikacja dodatkowa

S/O

Kąt skrętu linii śrubowej (FHA)

40 °

Prostopadły kąt natarcia (GAMO)

27,81 °

Kąt skrętu linii śrubowej (D3)

40 °

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (PL)

0,466 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (B7)

0,466 mm

Oznaczenie materiału skrawającego producenta (GRADE)

XPL

Norma (STDNO)

DIN 1897

Identyfikator obrazu (TSYC)

A1149XPL

Norma (J1)

DIN 1897

Nazwa produktu (J22)

293

Długość funkcjonalna (LF)

37,53 mm

Długość wspornika (OHX)

12,996 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-37,53 mm

Długość wspornika (B3)

12,996 mm

Długość funkcjonalna (B71)

37,53 mm

Identyfikujący numer zamówienia (J21)

A1149XPL-2

Długość wspornika (LPR)

12,996 mm

Oznaczenie narzędzia (Oznaczenie)

A1149XPL-2
