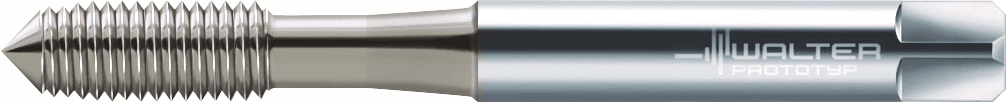

E2061604-M2

416.67 PLN

Walter

5081706

Wygniatak maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

45 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-45 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,004 kg

Masa (ciężar) (D7)

0,004 kg

Aplikacja dodatkowa

P

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

N / S

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Rozmiar montażowy, po stronie maszyny (CZCMS)

28

Rozmiar montażowy, po stronie maszyny (C2)

28

Średnia oprawki, po stronie maszyny (C3)

2,8 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość trzonka (LS)

21 mm

Długość trzonka (C4)

21 mm

Długość mocowania (LSC)

20 mm

Średnica chwytu (d₁)

2,8 mm

Stosunek długości średnicy (ULDR)

2

Długość użytkowa (LU)

11 mm

Identyfikator obrazu (BLD)

4

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Klasa tolerancji gwintu (TCTR)

6HX

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Klasa tolerancji gwintu (A5)

6HX

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Liczba rowków (N)

3

Forma nakroju (G3)

C

Średnica znamionowa gwintu, metryczna (TD)

2 mm

Długość gwintu (THL)

6 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 2

Skok gwintu (TP)

0,4 mm

Średnica znamionowa gwintu, metryczna (A21)

2 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 2

Skok gwintu (A3)

0,4 mm

Długość gwintu (B1)

6 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F2800h$09

Długość użytkowa (l₁)

45 mm

Długość kwadratowy (l₉)

5 mm

Długość wątku (L_c)

6 mm

Skok gwintu (P)

0,4 mm

Szerokość mocowania (Szerokość mocowania)

2,1 mm

Długość wspornika (OVERHANG_LENGTH)

25,9 mm

Długość użytkowa (B2)

11 mm

długość użytkowa (l₃)

11 mm

Długość fazy (B4)

1,4 mm

Wielkość gwintu (D_N)

M 2

Norma (STDNO)

DIN 2174

Rodzaj narzędzia (TTPID)

4

Rodzaj narzędzia (G21)

4

Norma (J1)

DIN 2174

Pozostała ilość doszlifowania (OAL)

45,9 mm

Średnica nakroju (A6)

1,78 mm

Pozostała ilość doszlifowania (B3)

45,9 mm

Pokrycie / powierzchnia (COATING)

CRN

Pokrycie / powierzchnia (H5)

CRN

Nazwa produktu (J22)

278

Oznaczenie materiału skrawającego producenta (GRADE)

CRN

Oznaczenie materiału skrawającego producenta (H3)

CRN

Identyfikator obrazu (TSYC)

E2061604

Średnica przewężenia (DN)

1,56 mm

Średnica przewężenia (A9)

1,56 mm

Identyfikujący numer zamówienia (J21)

E2061604-M2

Oznaczenie narzędzia (Oznaczenie)

E2061604-M2
