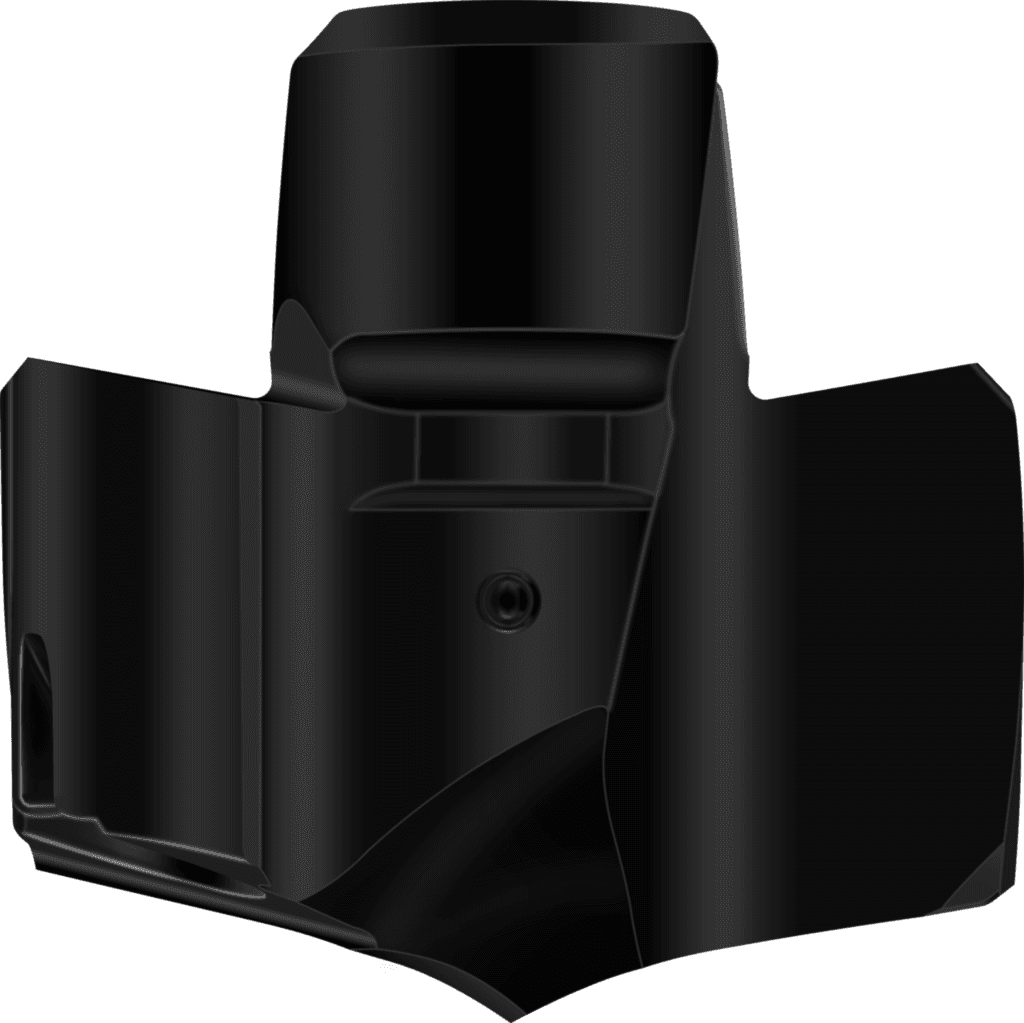

DS50-15.90N-M WPP35

814.19 PLN

Walter

8825053

Wymienna głowica

Średnica skrawania (D_c)

15,9 mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Aplikacja dodatkowa

K / N / H / S / M

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Norma (STDNO)

-

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Proces obróbki (J8)

BVB

Główne zastosowanie

P

Wersja płytki skrawającej (HAND)

R

Identyfikator obrazu (BLD)

2

Liczba krawędzi tnących (CEDC)

1

Liczba krawędzi skrawających (Ilość płyt. skraw.)

1

Masa (ciężar) (WT)

0,01 kg

Masa (ciężar) (D7)

0,01 kg

Zastosowanie

Wiercenie

Dostępność

Nowa część

Liczba ostrzy (D1)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-171

Średnica łopaty 1 (średnica nominalna) (DC)

mm

Prostopadły kąt natarcia (GAMO)

20 °

Identyfikator obrazu (TSYC)

DS50-M

Kąt, pierwszy stopień (E1)

158 °

Nazwa produktu (J22)

8757

Oznaczenie materiału skrawającego producenta (GRADE)

WPP35

Oznaczenie materiału skrawającego producenta (H3)

WPP35

Kodowanie złącza płytki skrawającej (IIC)

SV$$DR1500590R$$$59

Długość funkcjonalna (LF)

6,282 mm

Pozostała ilość doszlifowania (OAL)

14,733 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (PL)

2,203 mm

Kodowanie siedziska płytowego (SSC)

150

Średnica łopaty 1 (średnica nominalna) (A1)

15,9 mm

Długość wspornika (B3)

14,733 mm

Pozostała ilość doszlifowania (B5)

14,733 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (B7)

2,203 mm

Długość funkcjonalna (B71)

6,282 mm

Kodowanie złącza, po stronie maszyny (J6)

SV$$DR1500590R$$$59

Długość użytkowa (l₁)

6,282 mm

Długość (PL)

2,203 mm

Identyfikujący numer zamówienia (J21)

DS50-15.90N-M WPP35

Oznaczenie narzędzia (Oznaczenie)

DS50-15.90N-M WPP35
