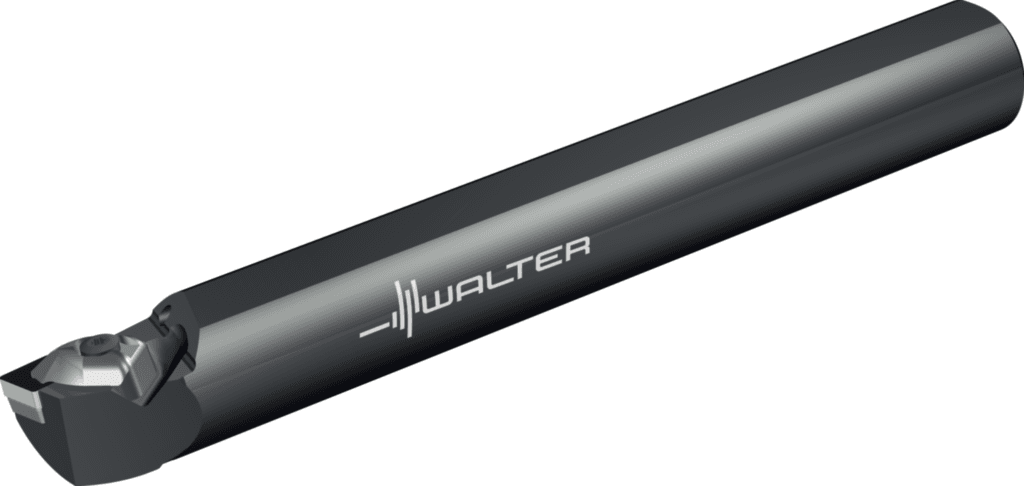

A12S-DCLNL3

1 186.69 PLN

Walter

6351534

Wytaczadło – mocowanie za pomocą łapy A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kodowanie siedziska płytowego (SSC)

9

Kąt padania (E1)

95 °

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Masa (ciężar) (D7)

0,527 kg

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Pozostała ilość doszlifowania (OAL)

254 mm

Pozostała ilość doszlifowania (B5)

254 mm

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Długość wspornika (B3)

254 mm

Długość wspornika (LPR)

254 mm

Zastosowanie

Toczenie

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

L

Proces obróbki (J8)

DDA

Długość krawędzi (A1)

9,6 mm

Kąt przystawienia (KAPR)

95 °

Wielkość gniazda płytki (Insert seat size)

9

Forma montażowa, po stronie maszyny (C12)

22

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R7500

Wysokość chwytu (H)

18 mm / 0,709 inch

Długość funkcjonalna (A3)

254 mm

Wysokość chwytu (C4)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R7500

Długość użytkowa (l₁)

10 inch

Szerokość użytkowa (f)

0,64 inch

Długość krawędzi (CW)

9,6 mm

Kąt nachylenia (E5)

-14 °

Forma oprawki (F2)

A

Prostopadły kąt natarcia (E4)

-6 °

Nazwa produktu (J22)

77

Średnica wiercenia min. (A6)

25,4 mm

Średnica min. (D_min)

1 inch

Kodowanie złącza płytki skrawającej (IIC)

ISO$CN0903002******

Oznaczenie płytki skrawającej (MIID)

CNMG 322

Szerokość funkcjonalna (A2)

16,26 mm

Kodowanie złącza płytki skrawającej (J41)

ISO$CN0903002******

Oznaczenie płytki skrawającej (J42)

CNMG 322

Możliwe płytki skrawające (Typ)

CN .. 0903 .. / CN .. 32 ..

Identyfikujący numer zamówienia (J21)

A12S-DCLNL3

Oznaczenie narzędzia (Oznaczenie)

A12S-DCLNL3

Ciężar (WT)

1,162 lbs
