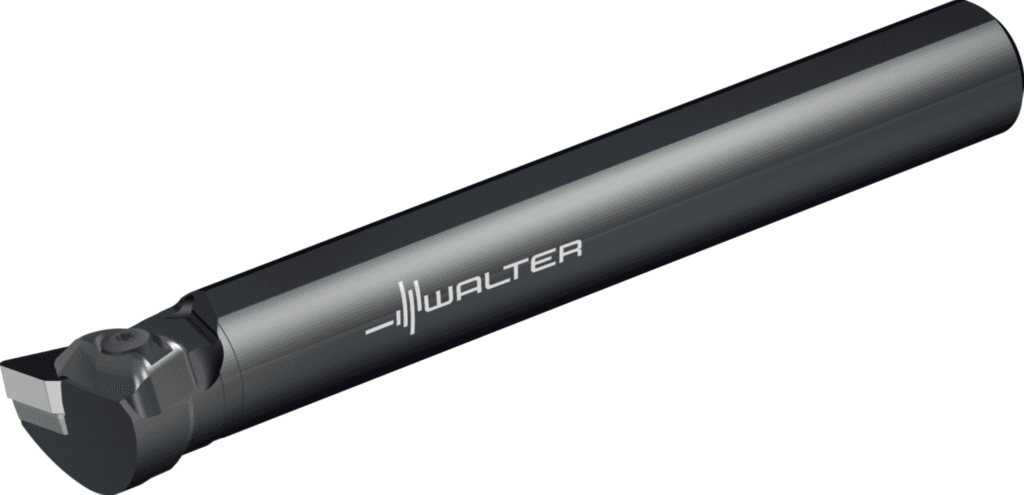

A12S-DDUNL3

1 186.69 PLN

Walter

6351538

Wytaczadło – mocowanie za pomocą łapy A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (E1)

93 °

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Masa (ciężar) (D7)

0,53 kg

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Ciężar (WT)

1,168 lbs

Pozostała ilość doszlifowania (OAL)

254 mm

Pozostała ilość doszlifowania (B5)

254 mm

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Długość wspornika (B3)

254 mm

Długość wspornika (LPR)

254 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Szerokość użytkowa (f)

0,625 inch

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (CW)

11,6 mm

Długość krawędzi (A1)

11,6 mm

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R7500

Wysokość chwytu (H)

18 mm / 0,709 inch

Długość funkcjonalna (A3)

254 mm

Wysokość chwytu (C4)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R7500

Długość użytkowa (l₁)

10 inch

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Oznaczenie płytki skrawającej (MIID)

DNMG 332

Kodowanie złącza płytki skrawającej (J41)

ISO$DN1104002******

Oznaczenie płytki skrawającej (J42)

DNMG 332

Możliwe płytki skrawające (Typ)

DN .. 1104 .. / DN .. 33 ..

Nazwa produktu (J22)

78

Kodowanie złącza płytki skrawającej (IIC)

ISO$DN1104002******

Średnica wiercenia min. (A6)

31,75 mm

Średnica min. (D_min)

1,25 inch

Szerokość funkcjonalna (A2)

15,87 mm

Identyfikujący numer zamówienia (J21)

A12S-DDUNL3

Oznaczenie narzędzia (Oznaczenie)

A12S-DDUNL3
