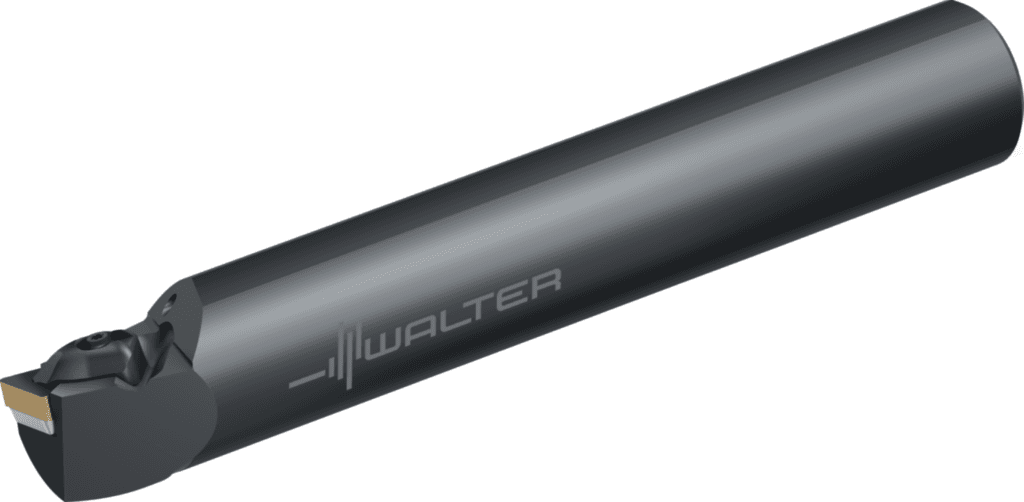

A12S-DTFNL3

1 316.10 PLN

Walter

5335141

Wytaczadło – mocowanie za pomocą łapy A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Masa (ciężar) (D7)

0,52 kg

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt naroża płytki skrawającej (E3)

60 °

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Pozostała ilość doszlifowania (OAL)

254 mm

Pozostała ilość doszlifowania (B5)

254 mm

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Długość wspornika (B3)

254 mm

Długość wspornika (LPR)

254 mm

Zastosowanie

Toczenie

kierunek (HAND)

L

Kodowanie siedziska płytowego (SSC)

16

Długość krawędzi (A1)

16,5 mm

Kąt padania (E1)

91 °

Kąt przystawienia (KAPR)

91 °

Wielkość gniazda płytki (Insert seat size)

16

Forma montażowa, po stronie maszyny (C12)

22

ciśnienie chłodziwa (CP)

10 bar

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R7500

Wysokość chwytu (H)

18 mm / 0,709 inch

Długość funkcjonalna (A3)

254 mm

Wysokość chwytu (C4)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R7500

Długość użytkowa (l₁)

10 inch

Szerokość funkcjonalna (A2)

12,7 mm

Szerokość użytkowa (f)

0,5 inch

Długość krawędzi (CW)

16,5 mm

Proces obróbki (J8)

DDI

Kąt nachylenia (E5)

-14 °

Forma oprawki (F2)

A

Kąt nachylenia (λ_s)

-14 °

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Kodowanie złącza płytki skrawającej (IIC)

ISO$TN1604002******

Oznaczenie płytki skrawającej (MIID)

TNMG 332

Nazwa produktu (J22)

80

Kodowanie złącza płytki skrawającej (J41)

ISO$TN1604002******

Oznaczenie płytki skrawającej (J42)

TNMG 332

Możliwe płytki skrawające (Typ)

TN .. 1604 .. / TN .. 33 ..

Średnica wiercenia min. (A6)

26 mm

Średnica min. (D_min)

1,024 inch

Identyfikujący numer zamówienia (J21)

A12S-DTFNL3

Oznaczenie narzędzia (Oznaczenie)

A12S-DTFNL3
