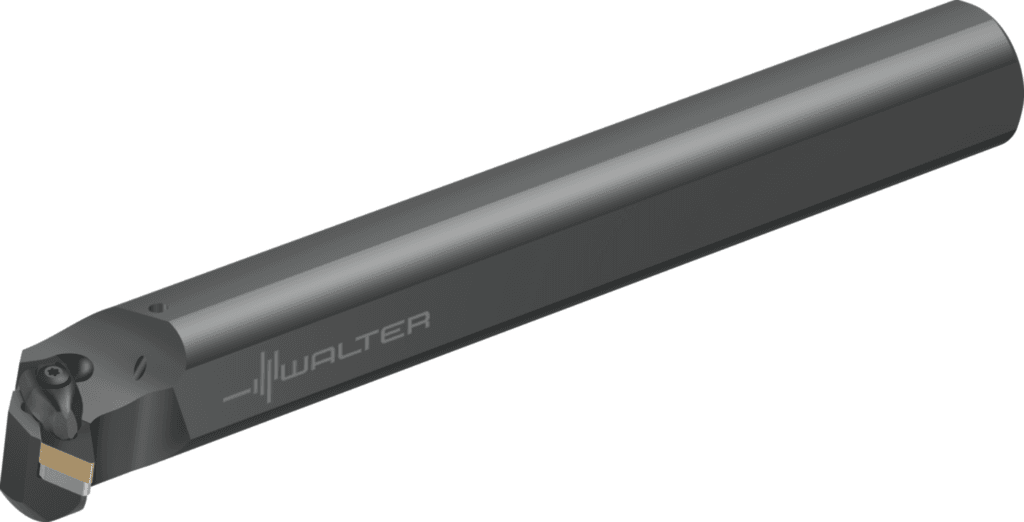

A40T-DDXNR15

2 139.23 PLN

Walter

7807980

Wytaczadło – mocowanie za pomocą łapy A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Średnia oprawki, po stronie maszyny (C3)

40 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

400

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Wersja oprawki, po stronie maszyny (C14)

1

Typ kąta ustawienia (E2)

B

Rodzaj mocowania płytki skrawającej (F5)

D

Średnica chwytu (d₁)

40 mm

Dokładność po stronie maszyny (CUBPMS)

G

Ciężar (WT)

2,49 kg

Zastosowanie

Toczenie

Forma oprawki (F2)

G

kierunek (HAND)

R

Kąt naroża płytki skrawającej (E3)

55 °

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

Kąt nachylenia (E5)

-11 °

Kąt nachylenia (λ_s)

-11 °

Szerokość funkcjonalna (A2)

27 mm

Średnica wiercenia min. (A6)

50 mm

Średnica min. (D_min)

50 mm

Szerokość użytkowa (f)

27 mm

Kąt padania (E1)

62,5 °

Kąt przystawienia (KAPR)

62,5 °

Długość krawędzi (CW)

15,5 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DN1506002******

Oznaczenie płytki skrawającej (MIID)

DNMG 15 06 08

Kodowanie siedziska płytowego (SSC)

15

Długość krawędzi (A1)

15,5 mm

Prostopadły kąt natarcia (E4)

-6 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DN1506002******

Oznaczenie płytki skrawającej (J42)

DNMG 15 06 08

Kąt natarcia prostokątny (γ)

-6 °

Wielkość gniazda płytki (Insert seat size)

15

Możliwe płytki skrawające (Typ)

DN .. 1506 ..

Długość funkcjonalna (A3)

300 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G4000

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G4000

Wysokość chwytu (H)

37 mm

Wysokość chwytu (C4)

37 mm

Długość użytkowa (l₁)

300 mm

Masa (ciężar) (D7)

2,49 kg

Nazwa produktu (J22)

7392

Długość wspornika (B3)

308,5 mm

Pozostała ilość doszlifowania (B5)

308,5 mm

Identyfikujący numer zamówienia (J21)

A40T-DDXNR15

Długość wspornika (LPR)

308,5 mm

Długość całkowita (l₂₀)

308,5 mm

Oznaczenie narzędzia (Oznaczenie)

A40T-DDXNR15
