C4-DDUNL-27080-15

2 011.52 PLN

Walter

5522853

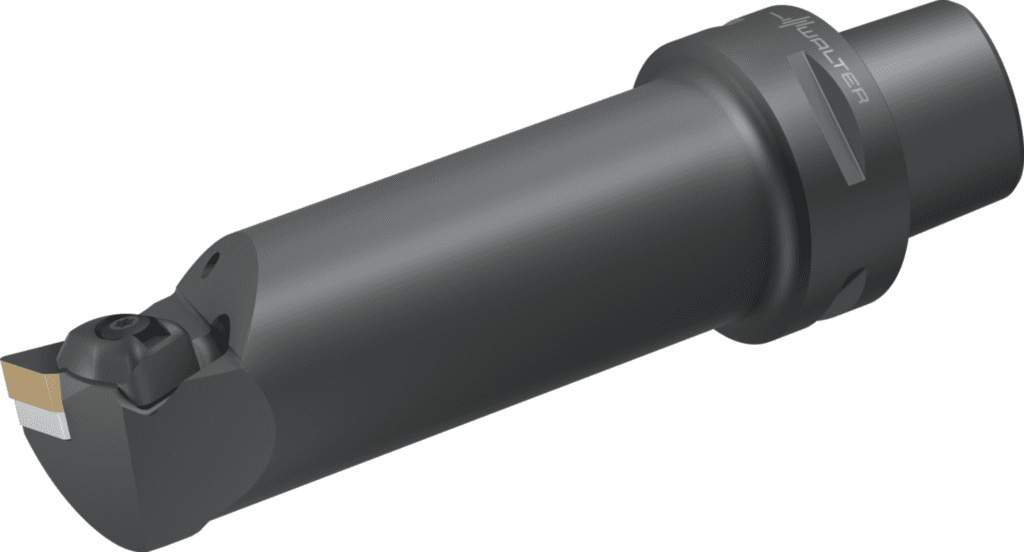

Wytaczadło – mocowanie za pomocą łapy C...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Długość trzonka (LS)

24 mm

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Kąt padania (E1)

93 °

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Identyfikator obrazu (BLD)

10

Pozostała ilość doszlifowania (B5)

104 mm

Pozostała ilość doszlifowania (OAL)

104 mm

Długość wspornika (B3)

104 mm

Długość wspornika (LPR)

104 mm

Długość użytkowa (B4)

59 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt przystawienia (KAPR)

93 °

kierunek (HAND)

L

Kąt naroża płytki skrawającej (E3)

55 °

Proces obróbki (J8)

DFI

Kąt nachylenia (E5)

-11 °

Kąt nachylenia (λ_s)

-11 °

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

27 mm

Średnica wiercenia min. (A6)

50 mm

Średnica min. (D_min)

50 mm

Szerokość użytkowa (f)

27 mm

Długość krawędzi (CW)

15,5 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DN1506002******

Oznaczenie płytki skrawającej (MIID)

DNMG 15 06 08

Kodowanie siedziska płytowego (SSC)

15

Długość krawędzi (A1)

15,5 mm

Prostopadły kąt natarcia (E4)

-6 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DN1506002******

Oznaczenie płytki skrawającej (J42)

DNMG 15 06 08

Kąt natarcia prostokątny (γ)

-6 °

Wielkość gniazda płytki (Insert seat size)

15

Możliwe płytki skrawające (Typ)

DN .. 1506 ..

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0400

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

długość użytkowa (l₁₆)

59 mm

Średnica korpusu (d₂)

40 mm

Masa (ciężar) (D7)

0,723 kg

Długość funkcjonalna (A3)

80 mm

Średnica chwytu (d₁)

C4

Wyjście środka chłodząco-smarującego (CXSC)

5

Wyjście środka chłodząco-smarującego (H22)

5

Średnica bryły, zredukowana (A9)

39,7 mm

Identyfikujący numer zamówienia (J21)

C4-DDUNL-27080-15

Nazwa produktu (J22)

6261

Długość rowków wiórowych (l₄)

80 mm

Oznaczenie narzędzia (Oznaczenie)

C4-DDUNL-27080-15
