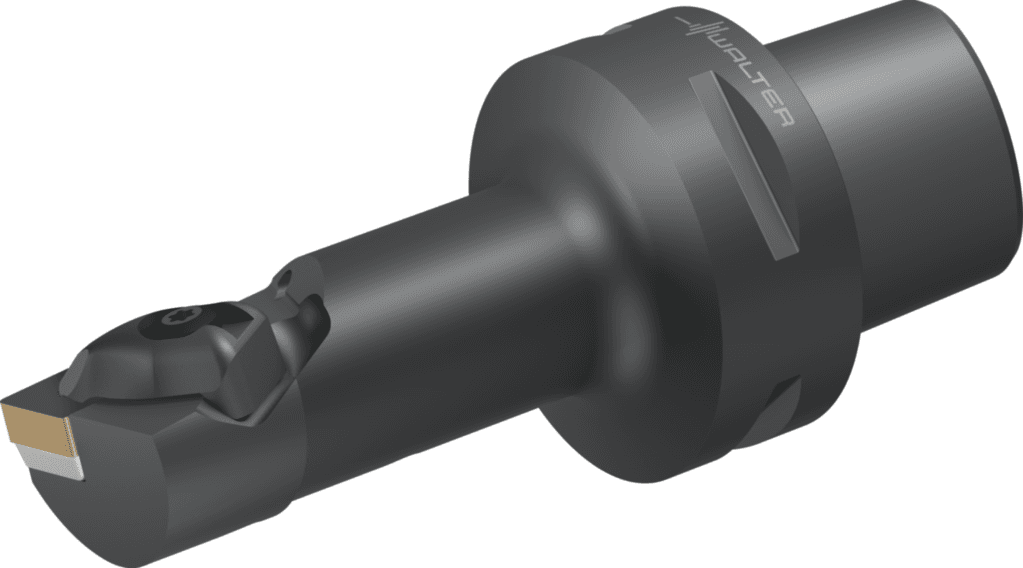

C6-DCLNL-17100-12

2 580.91 PLN

Walter

5522823

Wytaczadło – mocowanie za pomocą łapy C...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

630

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

630

Długość trzonka (LS)

38 mm

Pozostała ilość doszlifowania (OAL)

138 mm

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kąt nachylenia (E5)

-12 °

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kodowanie siedziska płytowego (SSC)

12

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Identyfikator obrazu (BLD)

10

Pozostała ilość doszlifowania (B5)

138 mm

Długość wspornika (B3)

138 mm

Długość użytkowa (B4)

72 mm

Długość wspornika (LPR)

138 mm

Masa (ciężar) (D7)

1,146 kg

Zastosowanie

Toczenie

Forma oprawki (F2)

G

kierunek (HAND)

L

Kąt przystawienia (KAPR)

95 °

Proces obróbki (J8)

DDI

Długość krawędzi (CW)

12,9 mm

Długość krawędzi (A1)

12,9 mm

Wielkość gniazda płytki (Insert seat size)

12

ciśnienie chłodziwa (CP)

80 bar

Kąt nachylenia (λ_s)

-12 °

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Kodowanie złącza płytki skrawającej (IIC)

ISO$CN1204002******

Oznaczenie płytki skrawającej (MIID)

CNMG 12 04 08

Kodowanie złącza płytki skrawającej (J41)

ISO$CN1204002******

Oznaczenie płytki skrawającej (J42)

CNMG 12 04 08

Możliwe płytki skrawające (Typ)

CN .. 1204 ..

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0630

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0630

Norma (J1)

ISO26623-1

Średnica wiercenia min. (A6)

32 mm

Średnica korpusu (d₂)

25 mm

Długość funkcjonalna (A3)

100 mm

Szerokość funkcjonalna (A2)

17 mm

Średnica chwytu (d₁)

C6

Średnica min. (D_min)

32 mm

Szerokość użytkowa (f)

17 mm

Wyjście środka chłodząco-smarującego (CXSC)

5

Wyjście środka chłodząco-smarującego (H22)

5

Średnica bryły, zredukowana (A9)

25 mm

Nazwa produktu (J22)

83

długość użytkowa (l₁₆)

72 mm

Długość rowków wiórowych (l₄)

100 mm

Identyfikujący numer zamówienia (J21)

C6-DCLNL-17100-12

Oznaczenie narzędzia (Oznaczenie)

C6-DCLNL-17100-12
