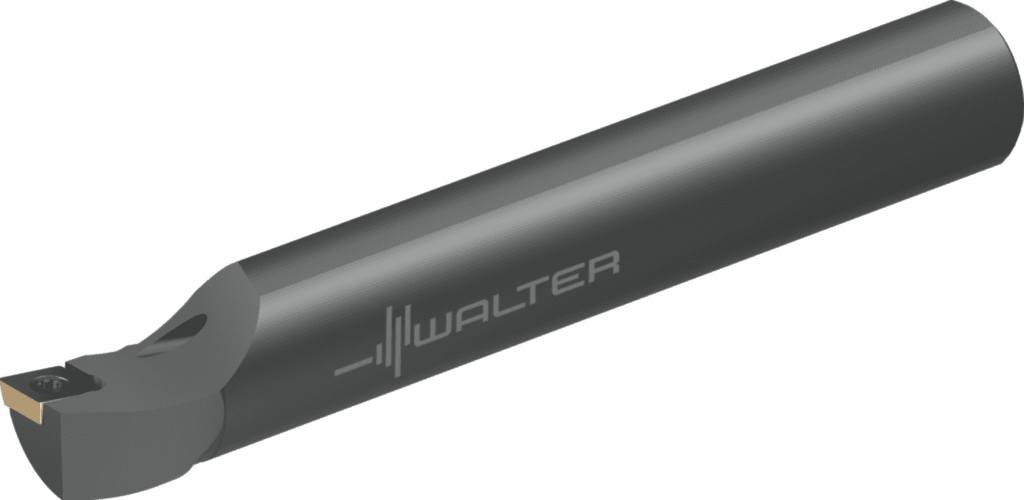

A05K-SCLPL2

792.89 PLN

Walter

7394705

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

6

Masa (ciężar) (D7)

0,054 kg

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kierunek skrawania (F1)

L

Długość wspornika (B3)

127 mm

Długość wspornika (LPR)

127 mm

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

312

Średnia oprawki, po stronie maszyny (C3)

7,938 mm

Pozostała ilość doszlifowania (B5)

127 mm

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

312

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

L

Kąt przystawienia (KAPR)

95 °

Forma montażowa, po stronie maszyny (C12)

22

ciśnienie chłodziwa (CP)

10 bar

Długość krawędzi (CW)

6,4 mm

Długość krawędzi (A1)

6,4 mm

Wielkość gniazda płytki (Insert seat size)

6

Proces obróbki (J8)

DDI

Kąt nachylenia (E5)

-9 °

Kąt nachylenia (λ_s)

-9 °

Długość funkcjonalna (A3)

127 mm

Średnica chwytu (d₁)

0,313 inch

Kodowanie złącza płytki skrawającej (IIC)

ISO$CP0602003******

Oznaczenie płytki skrawającej (MIID)

CPMT 2(1.5)1

Kodowanie złącza płytki skrawającej (J41)

ISO$CP0602003******

Oznaczenie płytki skrawającej (J42)

CPMT 2(1.5)1

Możliwe płytki skrawające (Typ)

CP .. 0602 .. / CP .. 2(1.5) ..

Nazwa produktu (J22)

6672

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R3125

Wysokość chwytu (H)

6,9 mm / 0,272 inch

Szerokość funkcjonalna (A2)

5,563 mm

Średnica wiercenia min. (A6)

10,5 mm

Wysokość chwytu (C4)

6,9 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R3125

Średnica min. (D_min)

0,413 inch

Długość użytkowa (l₁)

5 inch

Szerokość użytkowa (f)

0,219 inch

Identyfikujący numer zamówienia (J21)

A05K-SCLPL2

Oznaczenie narzędzia (Oznaczenie)

A05K-SCLPL2
