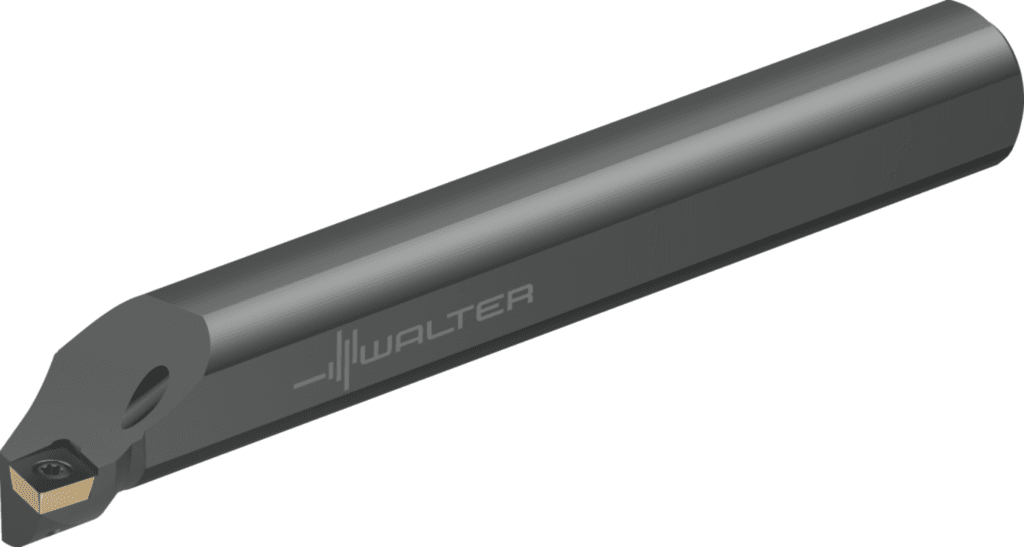

A08M-SCLPR2

792.89 PLN

Walter

7394710

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

500

Wyjście środka chłodząco-smarującego (CXSC)

3

Rozmiar montażowy, po stronie maszyny (CZCMS)

500

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

6

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Masa (ciężar) (D7)

0,145 kg

Wersja oprawki, po stronie maszyny (C14)

3

Średnia oprawki, po stronie maszyny (C3)

12,7 mm

Dokładność po stronie maszyny (CUBPMS)

R

Zastosowanie

Toczenie

Forma oprawki (F2)

G

kierunek (HAND)

R

Kąt przystawienia (KAPR)

95 °

Forma montażowa, po stronie maszyny (C12)

22

ciśnienie chłodziwa (CP)

10 bar

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R5000

Wysokość chwytu (H)

11,684 mm / 0,46 inch

Wysokość chwytu (C4)

11,684 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R5000

Średnica chwytu (d₁)

0,5 inch

Długość funkcjonalna (A3)

152,4 mm

Średnica wiercenia min. (A6)

15,2 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Średnica min. (D_min)

0,598 inch

Długość użytkowa (l₁)

6 inch

Długość krawędzi (CW)

6,4 mm

Długość krawędzi (A1)

6,4 mm

Wielkość gniazda płytki (Insert seat size)

6

Proces obróbki (J8)

DDI

Kodowanie złącza płytki skrawającej (IIC)

ISO$CP0602003******

Oznaczenie płytki skrawającej (MIID)

CPMT 2(1.5)1

Szerokość funkcjonalna (A2)

7,925 mm

Prostopadły kąt natarcia (E4)

6 °

Kodowanie złącza płytki skrawającej (J41)

ISO$CP0602003******

Oznaczenie płytki skrawającej (J42)

CPMT 2(1.5)1

Kąt natarcia prostokątny (γ)

6 °

Możliwe płytki skrawające (Typ)

CP .. 0602 .. / CP .. 2(1.5) ..

Szerokość użytkowa (f)

0,312 inch

Nazwa produktu (J22)

6672

Kąt nachylenia (E5)

-2,58 °

Identyfikujący numer zamówienia (J21)

A08M-SCLPR2

Kąt nachylenia (λ_s)

-2,58 °

Oznaczenie narzędzia (Oznaczenie)

A08M-SCLPR2
