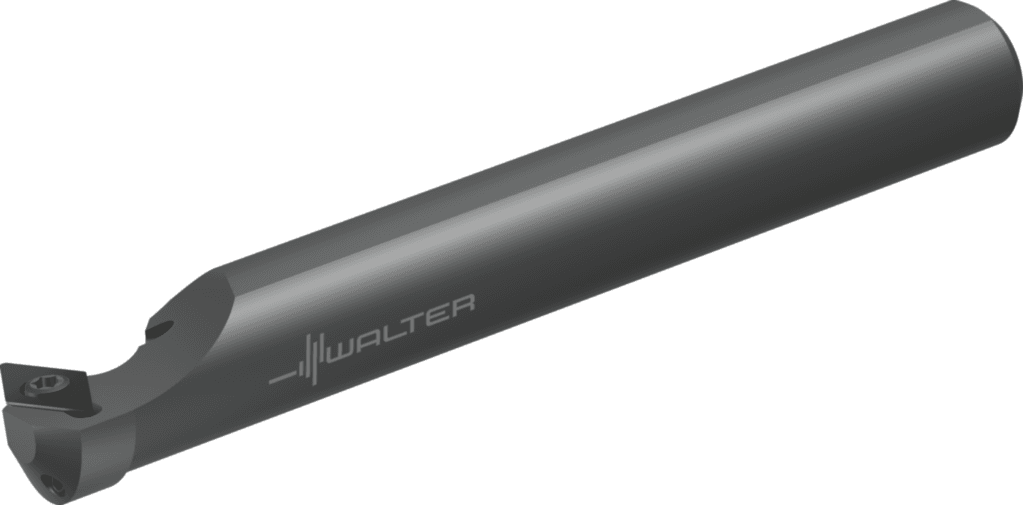

A12M-SDXCL07

792.89 PLN

Walter

7807981

Wytaczadło – mocowanie za pomocą śruby A...-SDXC...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Wersja oprawki, po stronie maszyny (C14)

1

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Rozmiar montażowy, po stronie maszyny (C2)

120

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Długość wspornika (B3)

154,3 mm

Masa (ciężar) (D7)

0,11 kg

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

L

Kodowanie siedziska płytowego (SSC)

7

Długość krawędzi (A1)

7,7 mm

Kąt naroża płytki skrawającej (E3)

55 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DC0702003******

Wielkość gniazda płytki (Insert seat size)

7

Możliwe płytki skrawające (Typ)

DC .. 0702 ..

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

ciśnienie chłodziwa (CP)

10 bar

Długość krawędzi (CW)

7,7 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC0702003******

Kąt nachylenia (E5)

-4 °

Kąt nachylenia (λ_s)

-4 °

Kąt padania (E1)

62,5 °

Kąt przystawienia (KAPR)

62,5 °

Długość funkcjonalna (A3)

150 mm

Wysokość chwytu (H)

11 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G1200

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G1200

Średnica wiercenia min. (A6)

16 mm

Szerokość funkcjonalna (A2)

9 mm

Szerokość użytkowa (f)

9 mm

Długość użytkowa (l₁)

150 mm

Oznaczenie płytki skrawającej (J42)

DCMT 07 02 04

Wysokość chwytu (C4)

11 mm

Nazwa produktu (J22)

6673

Oznaczenie płytki skrawającej (MIID)

DCMT 07 02 04

Średnica min. (D_min)

16 mm

Pozostała ilość doszlifowania (B5)

154,3 mm

Długość wspornika (LPR)

154,3 mm

Długość całkowita (l₂₀)

154,3 mm

Identyfikujący numer zamówienia (J21)

A12M-SDXCL07

Oznaczenie narzędzia (Oznaczenie)

A12M-SDXCL07
