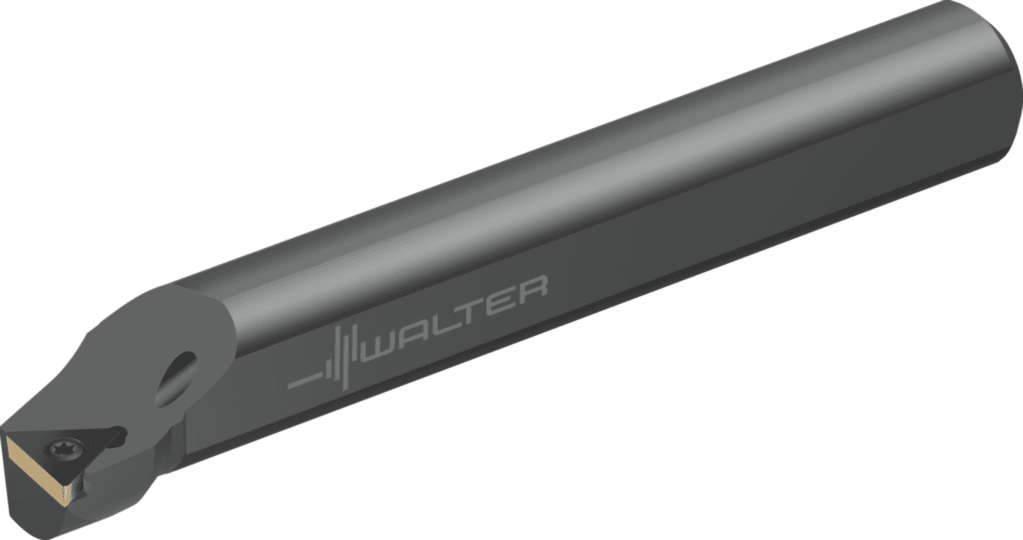

A12S-STFCR2

808.11 PLN

Walter

5204735

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt naroża płytki skrawającej (E3)

60 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Kodowanie złącza płytki skrawającej (J41)

ISO$TC1102003******

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Możliwe płytki skrawające (Typ)

TC .. 1102 .. / TC .. 2(1.5) ..

Kodowanie złącza płytki skrawającej (IIC)

ISO$TC1102003******

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Oznaczenie płytki skrawającej (MIID)

TCMT 2(1.5)1

Oznaczenie płytki skrawającej (J42)

TCMT 2(1.5)1

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Pozostała ilość doszlifowania (OAL)

254 mm

Pozostała ilość doszlifowania (B5)

254 mm

Masa (ciężar) (D7)

0,94 kg

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Długość wspornika (B3)

254 mm

Długość wspornika (LPR)

254 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Wielkość gniazda płytki (Insert seat size)

11

Kąt padania (E1)

91 °

Kąt przystawienia (KAPR)

91 °

Forma montażowa, po stronie maszyny (C12)

22

ciśnienie chłodziwa (CP)

10 bar

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R7500

Wysokość chwytu (H)

18 mm / 0,709 inch

Długość funkcjonalna (A3)

254 mm

Wysokość chwytu (C4)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R7500

Długość użytkowa (l₁)

10 inch

Szerokość funkcjonalna (A2)

12,7 mm

Szerokość użytkowa (f)

0,5 inch

Długość krawędzi (CW)

11 mm

Nazwa produktu (J22)

94

Proces obróbki (J8)

DDI

Średnica wiercenia min. (A6)

23,6 mm

Średnica min. (D_min)

0,929 inch

Kąt nachylenia (E5)

-3,161 °

Kąt nachylenia (λ_s)

-3,161 °

Identyfikujący numer zamówienia (J21)

A12S-STFCR2

Oznaczenie narzędzia (Oznaczenie)

A12S-STFCR2
