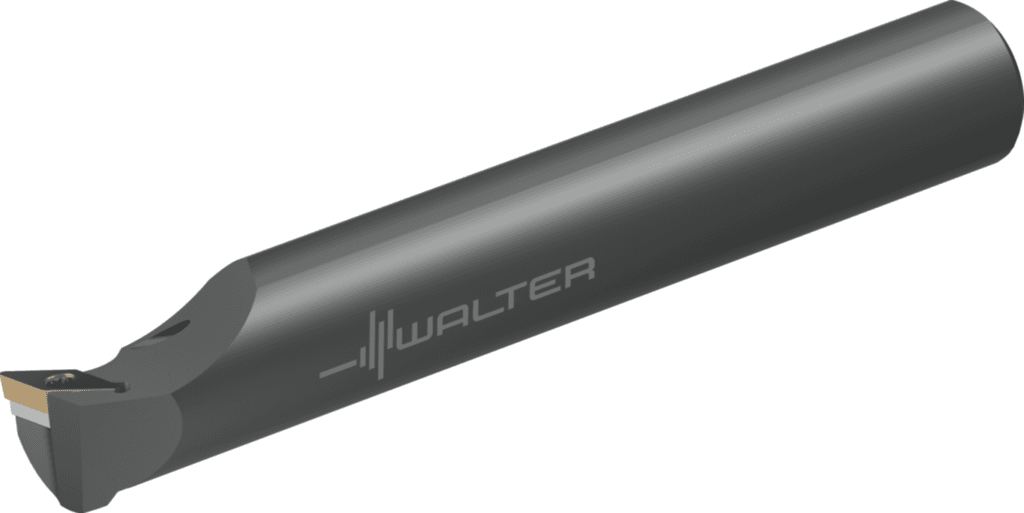

A12S-SVUBL2

808.11 PLN

Walter

5204738

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Masa (ciężar) (D7)

0,05 kg

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Pozostała ilość doszlifowania (OAL)

254 mm

Pozostała ilość doszlifowania (B5)

254 mm

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Długość wspornika (B3)

254 mm

Długość wspornika (LPR)

254 mm

Zastosowanie

Toczenie

Oznaczenie płytki skrawającej (MIID)

VBMT 221

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$VC1103003******

Oznaczenie płytki skrawającej (J42)

VBMT 221

Kąt natarcia prostokątny (γ)

0 °

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

Możliwe płytki skrawające (Typ)

VB .. 1103 .. / VB .. 22 ..

kierunek (HAND)

L

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

ciśnienie chłodziwa (CP)

10 bar

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R7500

Wysokość chwytu (H)

18 mm / 0,709 inch

Długość funkcjonalna (A3)

254 mm

Wysokość chwytu (C4)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R7500

Długość użytkowa (l₁)

10 inch

Długość krawędzi (CW)

11 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$VC1103003******

Nazwa produktu (J22)

96

Szerokość funkcjonalna (A2)

14,732 mm

Średnica wiercenia min. (A6)

25,7 mm

Kąt nachylenia (E5)

-5,05 °

Identyfikujący numer zamówienia (J21)

A12S-SVUBL2

Średnica min. (D_min)

1,012 inch

Kąt nachylenia (λ_s)

-5,05 °

Oznaczenie narzędzia (Oznaczenie)

A12S-SVUBL2

Szerokość użytkowa (f)

0,58 inch
