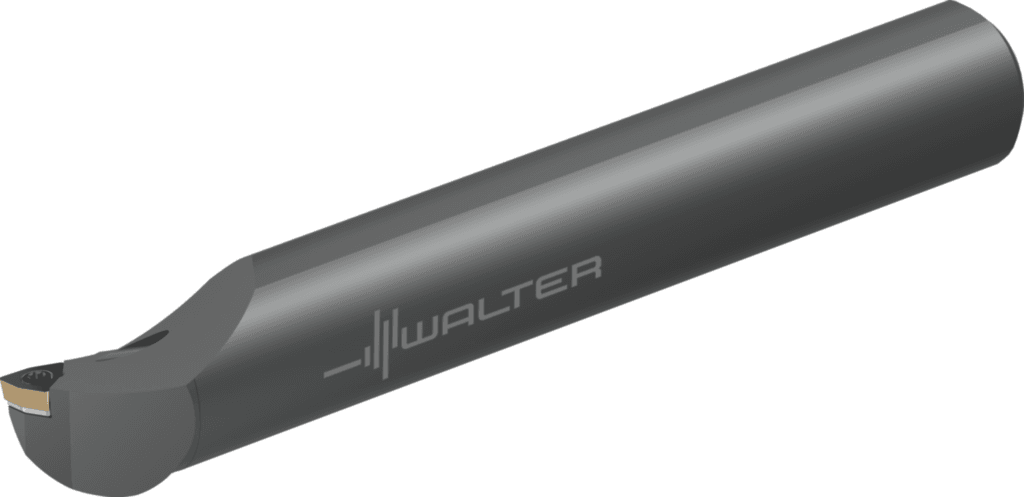

A12S-SWLCL3

808.11 PLN

Walter

5204750

Wytaczadło – mocowanie za pomocą śruby A...

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

6

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kodowanie złącza płytki skrawającej (IIC)

ISO$WC06T3003******

Kierunek skrawania (F1)

L

Masa (ciężar) (D7)

0,5 kg

Dostępność

Narzędzia niedostępne z magazynu.

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Pozostała ilość doszlifowania (OAL)

254 mm

Pozostała ilość doszlifowania (B5)

254 mm

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Długość wspornika (B3)

254 mm

Długość wspornika (LPR)

254 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

L

Kąt przystawienia (KAPR)

95 °

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22R7500

Wysokość chwytu (H)

18 mm / 0,709 inch

Długość funkcjonalna (A3)

254 mm

Wysokość chwytu (C4)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22R7500

Długość użytkowa (l₁)

10 inch

Szerokość funkcjonalna (A2)

12,7 mm

Szerokość użytkowa (f)

0,5 inch

Wielkość gniazda płytki (Insert seat size)

6

Długość krawędzi (CW)

6,5 mm

Oznaczenie płytki skrawającej (MIID)

WCMT 3 (2.5) 2

Długość krawędzi (A1)

6,5 mm

Nazwa produktu (J22)

97

Kodowanie złącza płytki skrawającej (J41)

ISO$WC06T3003******

Oznaczenie płytki skrawającej (J42)

WCMT 3 (2.5) 2

Możliwe płytki skrawające (Typ)

WC .. 06T3 .. / WC .. 3(2.5) ..

Średnica wiercenia min. (A6)

25,4 mm

Średnica min. (D_min)

1 inch

Ciężar (WT)

1,102 lbs

Kąt nachylenia (E5)

-6,5 °

Kąt nachylenia (λ_s)

-6,5 °

Identyfikujący numer zamówienia (J21)

A12S-SWLCL3

Oznaczenie narzędzia (Oznaczenie)

A12S-SWLCL3
