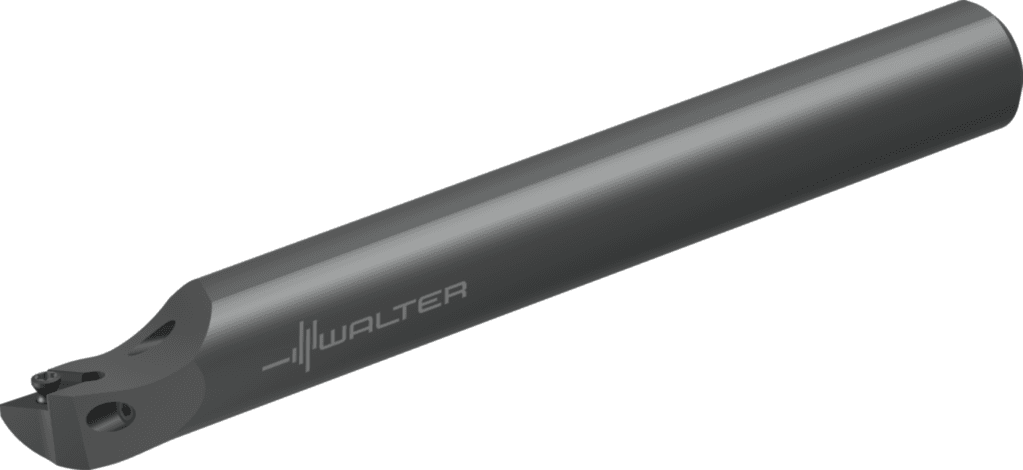

A16R-SDJCL07

792.89 PLN

Walter

7807877

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Masa (ciężar) (D7)

0,24 kg

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Kąt nachylenia (E5)

-6 °

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Długość wspornika (B3)

200 mm

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Pozostała ilość doszlifowania (B5)

200 mm

Ciężar (WT)

0,24 kg

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt przystawienia (KAPR)

93 °

kierunek (HAND)

L

Kodowanie siedziska płytowego (SSC)

7

Długość krawędzi (A1)

7,7 mm

Kąt naroża płytki skrawającej (E3)

55 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DC0702003******

Wielkość gniazda płytki (Insert seat size)

7

Możliwe płytki skrawające (Typ)

DC .. 0702 ..

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

Długość krawędzi (CW)

7,7 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC0702003******

Długość wspornika (LPR)

200 mm

Kąt nachylenia (λ_s)

-6 °

Średnica wiercenia min. (A6)

20 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G1600

Wysokość chwytu (H)

15 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G1600

Długość funkcjonalna (A3)

200 mm

Szerokość funkcjonalna (A2)

9 mm

Szerokość użytkowa (f)

9 mm

Wysokość chwytu (C4)

15 mm

Długość użytkowa (l₁)

200 mm

Oznaczenie płytki skrawającej (J42)

DCMT 07 02 04

Oznaczenie płytki skrawającej (MIID)

DCMT 07 02 04

Średnica min. (D_min)

20 mm

Nazwa produktu (J22)

7321

Identyfikujący numer zamówienia (J21)

A16R-SDJCL07

Oznaczenie narzędzia (Oznaczenie)

A16R-SDJCL07
