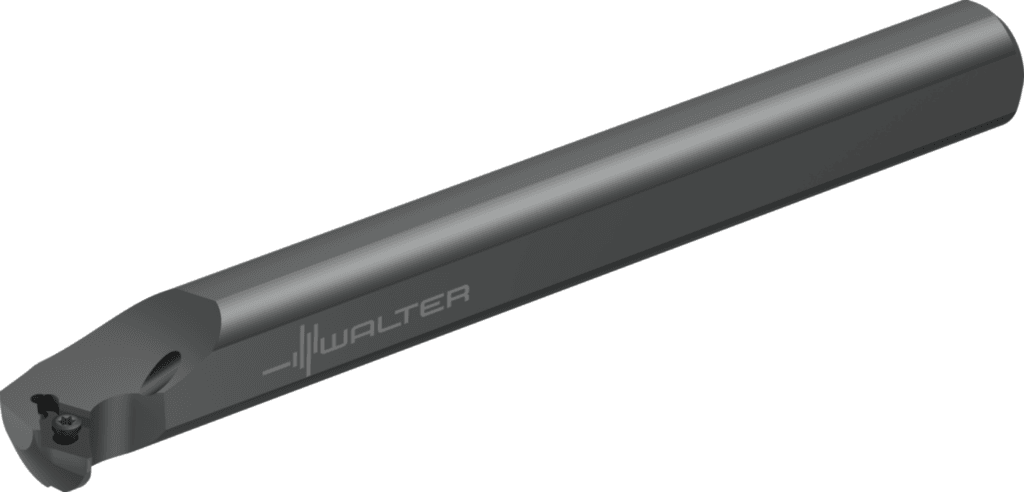

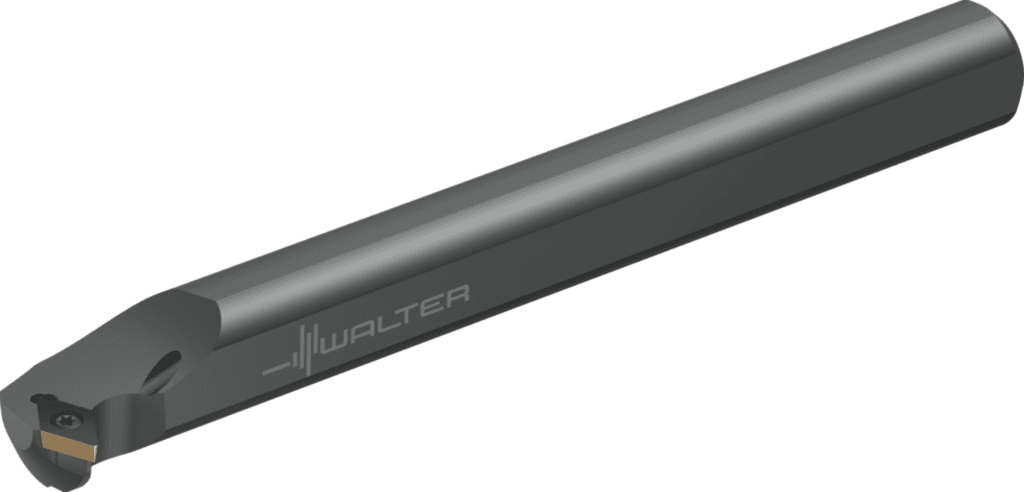

A16R-SDXCR07

792.89 PLN

Walter

7394690

Wytaczadło – mocowanie za pomocą śruby A...-SDXC...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Typ kąta ustawienia (E2)

B

Pozostała ilość doszlifowania (B5)

205 mm

Długość wspornika (B3)

205 mm

Długość wspornika (LPR)

205 mm

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Masa (ciężar) (D7)

0,258 kg

Zastosowanie

Toczenie

Forma oprawki (F2)

G

kierunek (HAND)

R

Kodowanie siedziska płytowego (SSC)

7

Długość krawędzi (A1)

7,7 mm

Kąt naroża płytki skrawającej (E3)

55 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DC0702003******

Wielkość gniazda płytki (Insert seat size)

7

Możliwe płytki skrawające (Typ)

DC .. 0702 ..

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

ciśnienie chłodziwa (CP)

10 bar

Długość krawędzi (CW)

7,7 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC0702003******

Kąt nachylenia (λ_s)

-4 °

Kąt padania (E1)

62,5 °

Kąt przystawienia (KAPR)

62,5 °

Średnica wiercenia min. (A6)

20 mm

Szerokość funkcjonalna (A2)

11 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G1600

Wysokość chwytu (H)

15 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G1600

Długość funkcjonalna (A3)

200 mm

Wysokość chwytu (C4)

15 mm

Długość użytkowa (l₁)

200 mm

Oznaczenie płytki skrawającej (J42)

DCMT 07 02 04

Szerokość użytkowa (f)

11 mm

Nazwa produktu (J22)

6673

Oznaczenie płytki skrawającej (MIID)

DCMT 07 02 04

Prostopadły kąt natarcia (E4)

-2 °

Kąt nachylenia (E5)

-4,029 °

Identyfikujący numer zamówienia (J21)

A16R-SDXCR07

Średnica min. (D_min)

20 mm

Kąt natarcia prostokątny (γ)

-2 °

Długość całkowita (l₂₀)

205 mm

Oznaczenie narzędzia (Oznaczenie)

A16R-SDXCR07
