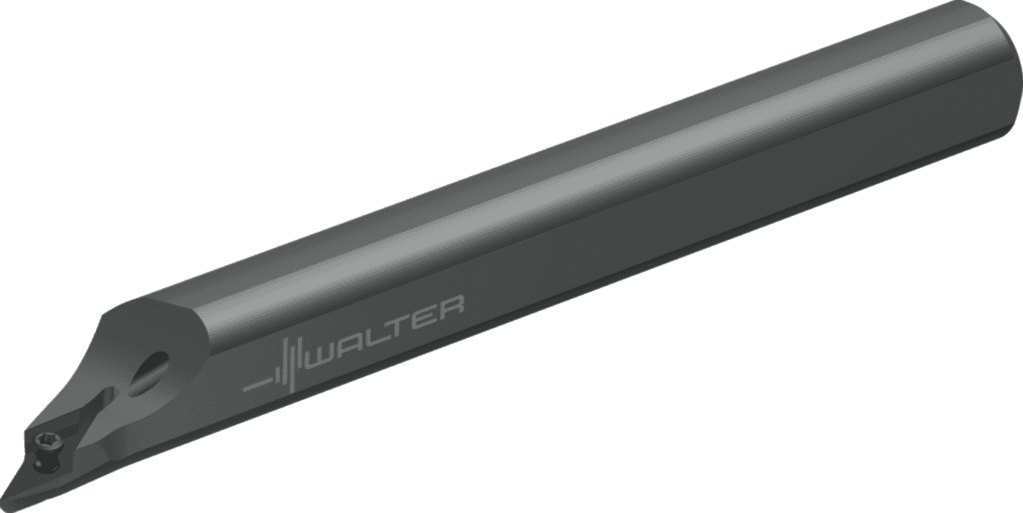

A16R-SVJBR11

792.89 PLN

Walter

7807974

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Średnica chwytu (d₁)

16 mm

Kodowanie siedziska płytowego (SSC)

11

Wersja oprawki, po stronie maszyny (C14)

1

Kąt nachylenia (E5)

-6 °

Typ kąta ustawienia (E2)

B

Długość wspornika (B3)

200 mm

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Pozostała ilość doszlifowania (B5)

200 mm

Masa (ciężar) (D7)

0,264 kg

Zastosowanie

Toczenie

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$VC1103003******

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

Możliwe płytki skrawające (Typ)

VB .. 1103 ..

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

Długość krawędzi (CW)

11 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$VC1103003******

Długość wspornika (LPR)

200 mm

Kąt nachylenia (λ_s)

-6 °

Średnica wiercenia min. (A6)

20 mm

Ciężar (WT)

0,264 kg

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G1600

Wysokość chwytu (H)

15 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G1600

Długość funkcjonalna (A3)

200 mm

Szerokość funkcjonalna (A2)

9 mm

Szerokość użytkowa (f)

9 mm

Wysokość chwytu (C4)

15 mm

Długość użytkowa (l₁)

200 mm

Oznaczenie płytki skrawającej (J42)

VBMT 11 03 04

Średnica min. (D_min)

20 mm

Oznaczenie płytki skrawającej (MIID)

VBMT 11 03 04

Nazwa produktu (J22)

7391

Identyfikujący numer zamówienia (J21)

A16R-SVJBR11

Oznaczenie narzędzia (Oznaczenie)

A16R-SVJBR11
