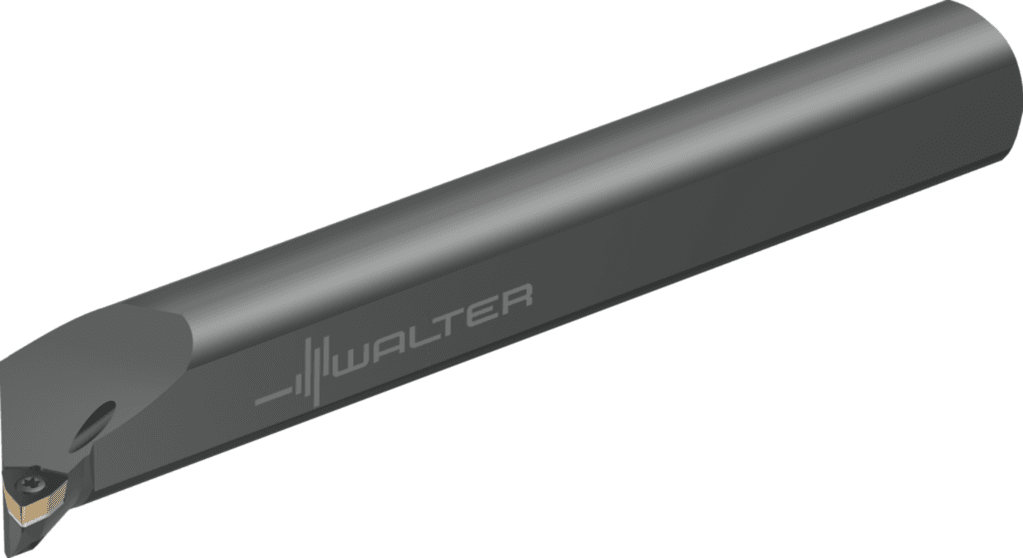

A16T-SWLCR3

923.73 PLN

Walter

5364751

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

6

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kodowanie złącza płytki skrawającej (IIC)

ISO$WC06T3003******

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

1000

Średnia oprawki, po stronie maszyny (C3)

25,4 mm

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1000

Średnica chwytu (d₁)

1 inch

Masa (ciężar) (D7)

0,94 kg

Ciężar (WT)

2,072 lbs

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt przystawienia (KAPR)

95 °

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22S1000

Wysokość chwytu (H)

23 mm / 0,906 inch

Długość funkcjonalna (A3)

304,8 mm

Długość wspornika (B3)

304,8 mm

Pozostała ilość doszlifowania (B5)

304,8 mm

Forma montażowa, po stronie maszyny (C12)

22

Wysokość chwytu (C4)

23 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL22S1000

Proces obróbki (J8)

DFI

Długość wspornika (LPR)

304,8 mm

Pozostała ilość doszlifowania (OAL)

304,8 mm

Długość użytkowa (l₁)

12 inch

Kąt nachylenia (E5)

-4 °

Kąt nachylenia (λ_s)

-4 °

Wielkość gniazda płytki (Insert seat size)

6

Długość krawędzi (CW)

6,5 mm

Oznaczenie płytki skrawającej (MIID)

WCMT 3 (2.5) 2

Długość krawędzi (A1)

6,5 mm

Szerokość funkcjonalna (A2)

16,256 mm

Średnica wiercenia min. (A6)

32,512 mm

Identyfikujący numer zamówienia (J21)

A16T-SWLCR3

Nazwa produktu (J22)

97

Kodowanie złącza płytki skrawającej (J41)

ISO$WC06T3003******

Oznaczenie płytki skrawającej (J42)

WCMT 3 (2.5) 2

Średnica min. (D_min)

1,28 inch

Oznaczenie narzędzia (Oznaczenie)

A16T-SWLCR3

Możliwe płytki skrawające (Typ)

WC .. 06T3 .. / WC .. 3(2.5) ..

Szerokość użytkowa (f)

0,64 inch
