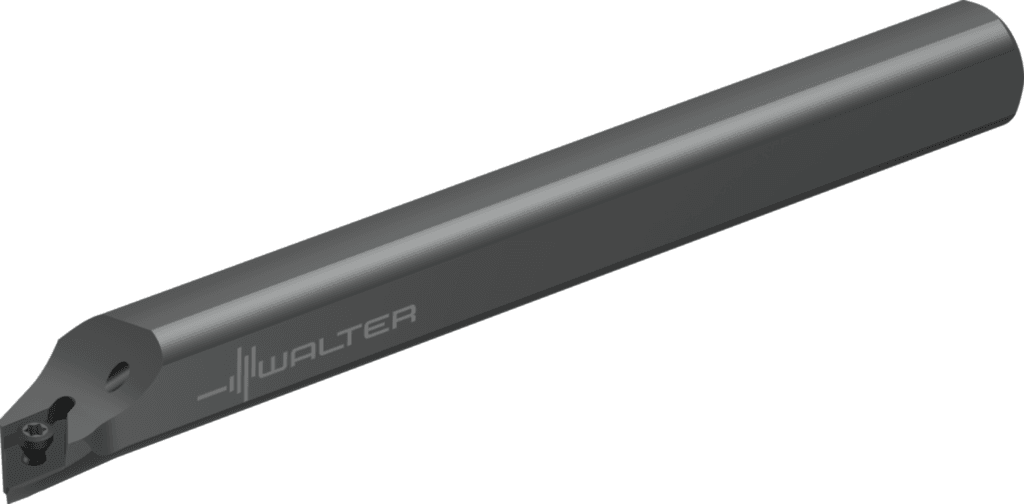

A20S-SDJCR11

989.79 PLN

Walter

7807970

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Masa (ciężar) (D7)

0,48 kg

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Wersja oprawki, po stronie maszyny (C14)

1

Kąt nachylenia (E5)

-6 °

Typ kąta ustawienia (E2)

B

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

200

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Średnica chwytu (d₁)

20 mm

Ciężar (WT)

0,48 kg

Długość wspornika (B3)

250 mm

Pozostała ilość doszlifowania (B5)

250 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (CW)

11,6 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC11T3003******

Długość krawędzi (A1)

11,6 mm

Forma montażowa, po stronie maszyny (C12)

22

Kodowanie złącza płytki skrawającej (J41)

ISO$DC11T3003******

Proces obróbki (J8)

DFI

Możliwe płytki skrawające (Typ)

DC .. 11T3 ..

Wysokość chwytu (H)

18 mm

Wysokość chwytu (C4)

18 mm

Oznaczenie płytki skrawającej (MIID)

DCMT 11 T3 08

Oznaczenie płytki skrawającej (J42)

DCMT 11 T3 08

Szerokość funkcjonalna (A2)

11,5 mm

Kąt nachylenia (λ_s)

-6 °

Średnica wiercenia min. (A6)

25 mm

Długość funkcjonalna (A3)

250 mm

Długość wspornika (LPR)

250 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G2000

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G2000

Długość użytkowa (l₁)

250 mm

Szerokość użytkowa (f)

12 mm

Średnica min. (D_min)

25 mm

Nazwa produktu (J22)

7321

Identyfikujący numer zamówienia (J21)

A20S-SDJCR11

Oznaczenie narzędzia (Oznaczenie)

A20S-SDJCR11
