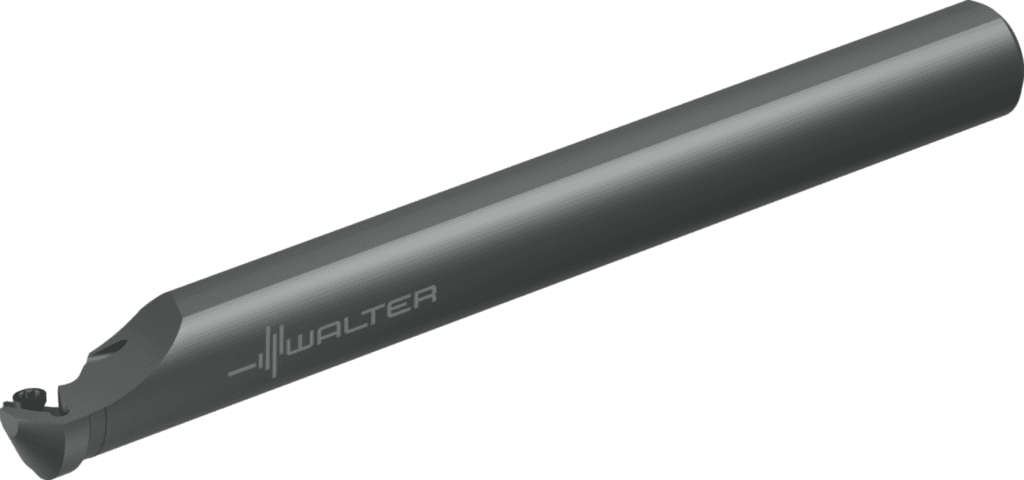

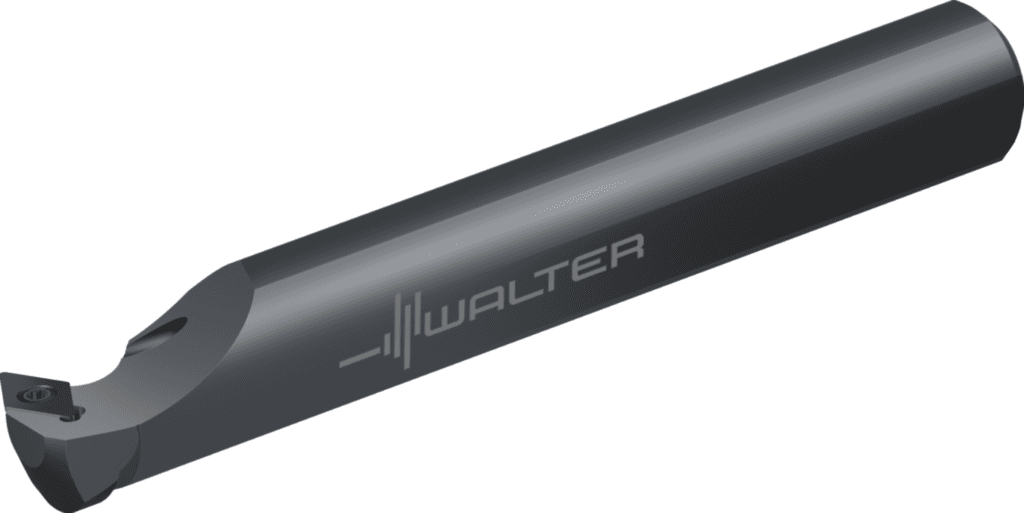

A20S-SDXCL11

989.79 PLN

Walter

7394691

Wytaczadło – mocowanie za pomocą śruby A...-SDXC...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Wersja oprawki, po stronie maszyny (C14)

1

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

200

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Średnica chwytu (d₁)

20 mm

Pozostała ilość doszlifowania (OAL)

257 mm

Pozostała ilość doszlifowania (B5)

257 mm

Masa (ciężar) (D7)

0,558 kg

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (CW)

11,6 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC11T3003******

Długość krawędzi (A1)

11,6 mm

Forma montażowa, po stronie maszyny (C12)

22

Kodowanie złącza płytki skrawającej (J41)

ISO$DC11T3003******

Proces obróbki (J8)

DFI

ciśnienie chłodziwa (CP)

10 bar

Możliwe płytki skrawające (Typ)

DC .. 11T3 ..

Wysokość chwytu (H)

18 mm

Wysokość chwytu (C4)

18 mm

Oznaczenie płytki skrawającej (MIID)

DCMT 11 T3 08

Oznaczenie płytki skrawającej (J42)

DCMT 11 T3 08

Kąt padania (E1)

62,5 °

Kąt przystawienia (KAPR)

62,5 °

Średnica wiercenia min. (A6)

25 mm

Długość funkcjonalna (A3)

250 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G2000

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G2000

Szerokość funkcjonalna (A2)

13 mm

Szerokość użytkowa (f)

13 mm

Długość użytkowa (l₁)

250 mm

Długość wspornika (B3)

257 mm

Długość wspornika (LPR)

257 mm

Długość całkowita (l₂₀)

257 mm

Prostopadły kąt natarcia (E4)

-3 °

Kąt natarcia prostokątny (γ)

-3 °

Kąt nachylenia (E5)

-5,766 °

Nazwa produktu (J22)

6673

Średnica min. (D_min)

25 mm

Kąt nachylenia (λ_s)

-5,8 °

Identyfikujący numer zamówienia (J21)

A20S-SDXCL11

Oznaczenie narzędzia (Oznaczenie)

A20S-SDXCL11
