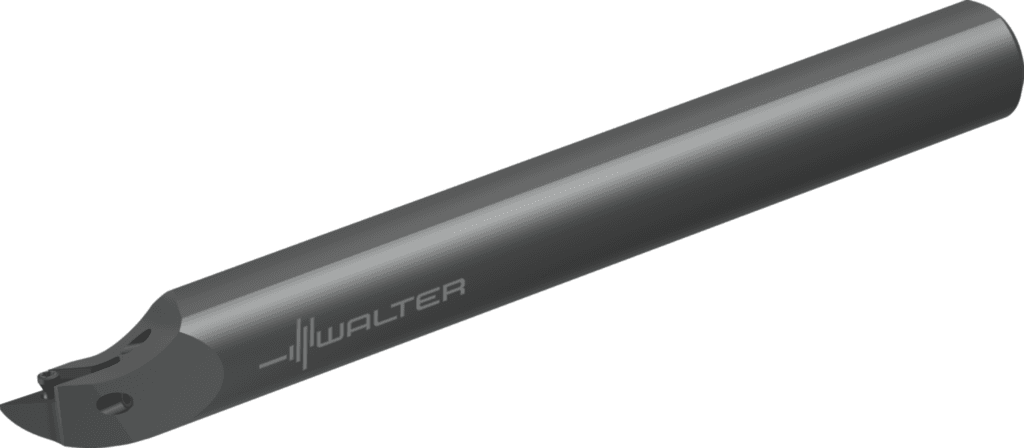

A20S-SVJBL11

989.79 PLN

Walter

7807975

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Masa (ciężar) (D7)

0,48 kg

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Wersja oprawki, po stronie maszyny (C14)

1

Kąt nachylenia (E5)

-6 °

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

200

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Średnica chwytu (d₁)

20 mm

Ciężar (WT)

0,48 kg

Długość wspornika (B3)

250 mm

Pozostała ilość doszlifowania (B5)

250 mm

Zastosowanie

Toczenie

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$VC1103003******

Kąt natarcia prostokątny (γ)

0 °

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

Możliwe płytki skrawające (Typ)

VB .. 1103 ..

kierunek (HAND)

L

Forma montażowa, po stronie maszyny (C12)

22

Proces obróbki (J8)

DFI

Wysokość chwytu (H)

18 mm

Wysokość chwytu (C4)

18 mm

Długość krawędzi (CW)

11 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$VC1103003******

Kąt nachylenia (λ_s)

-6 °

Średnica wiercenia min. (A6)

25 mm

Długość funkcjonalna (A3)

250 mm

Długość wspornika (LPR)

250 mm

Szerokość funkcjonalna (A2)

11 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G2000

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G2000

Długość użytkowa (l₁)

250 mm

Oznaczenie płytki skrawającej (J42)

VBMT 11 03 04

Szerokość użytkowa (f)

11 mm

Średnica min. (D_min)

25 mm

Oznaczenie płytki skrawającej (MIID)

VBMT 11 03 04

Identyfikujący numer zamówienia (J21)

A20S-SVJBL11

Nazwa produktu (J22)

7391

Oznaczenie narzędzia (Oznaczenie)

A20S-SVJBL11
