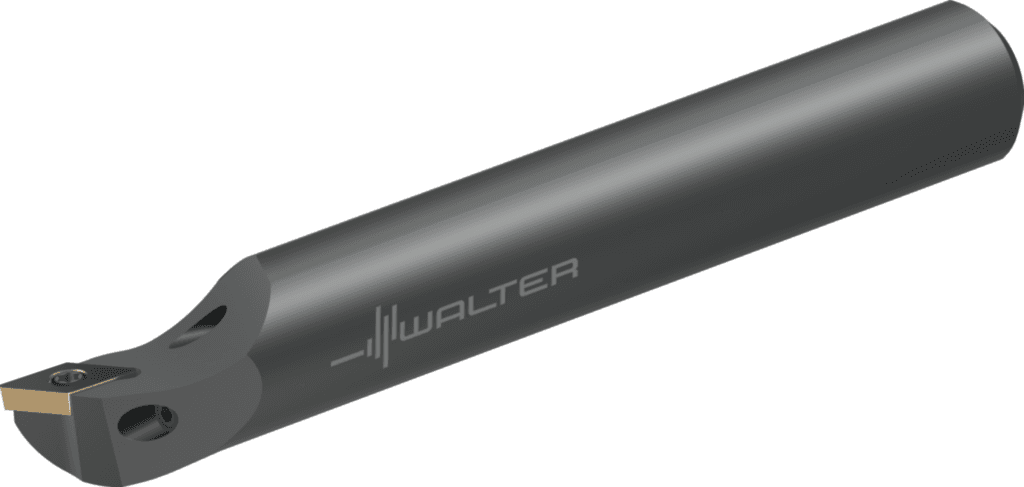

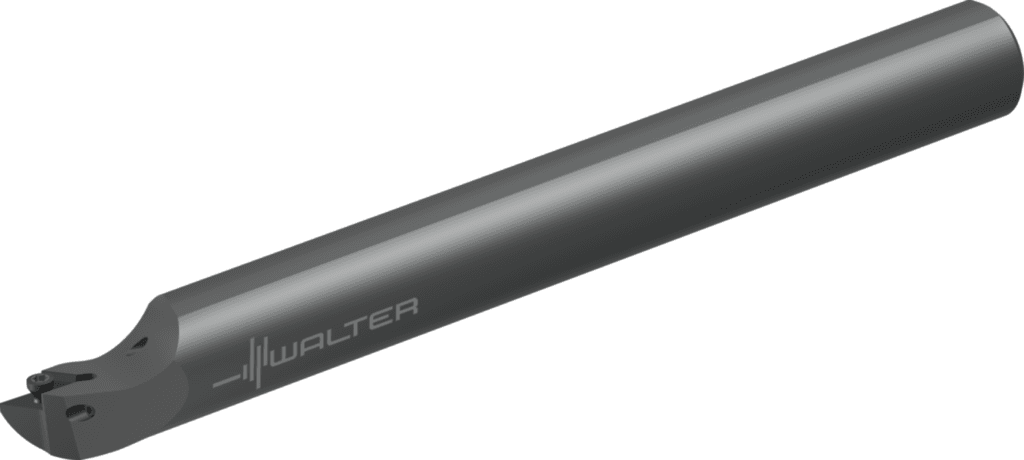

A25T-SDJCL11

1 112.19 PLN

Walter

7807971

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

250

Rozmiar montażowy, po stronie maszyny (CZCMS)

250

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Wersja oprawki, po stronie maszyny (C14)

1

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Średnia oprawki, po stronie maszyny (C3)

25 mm

Średnica chwytu (d₁)

25 mm

Dokładność po stronie maszyny (CUBPMS)

G

Pozostała ilość doszlifowania (B5)

300 mm

Długość wspornika (B3)

300 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (CW)

11,6 mm

Wysokość chwytu (H)

23 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC11T3003******

Długość krawędzi (A1)

11,6 mm

Forma montażowa, po stronie maszyny (C12)

22

Wysokość chwytu (C4)

23 mm

Kodowanie złącza płytki skrawającej (J41)

ISO$DC11T3003******

Proces obróbki (J8)

DFI

Możliwe płytki skrawające (Typ)

DC .. 11T3 ..

Kąt nachylenia (E5)

-4 °

Kąt nachylenia (λ_s)

-4 °

Oznaczenie płytki skrawającej (MIID)

DCMT 11 T3 08

Oznaczenie płytki skrawającej (J42)

DCMT 11 T3 08

Średnica wiercenia min. (A6)

32 mm

Szerokość funkcjonalna (A2)

14 mm

Długość wspornika (LPR)

300 mm

Długość funkcjonalna (A3)

300 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G2500

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G2500

Szerokość użytkowa (f)

14 mm

Długość użytkowa (l₁)

300 mm

Masa (ciężar) (D7)

0,926 kg

Średnica min. (D_min)

32 mm

Nazwa produktu (J22)

7321

Identyfikujący numer zamówienia (J21)

A25T-SDJCL11

Oznaczenie narzędzia (Oznaczenie)

A25T-SDJCL11

Ciężar (WT)

0,926 kg
