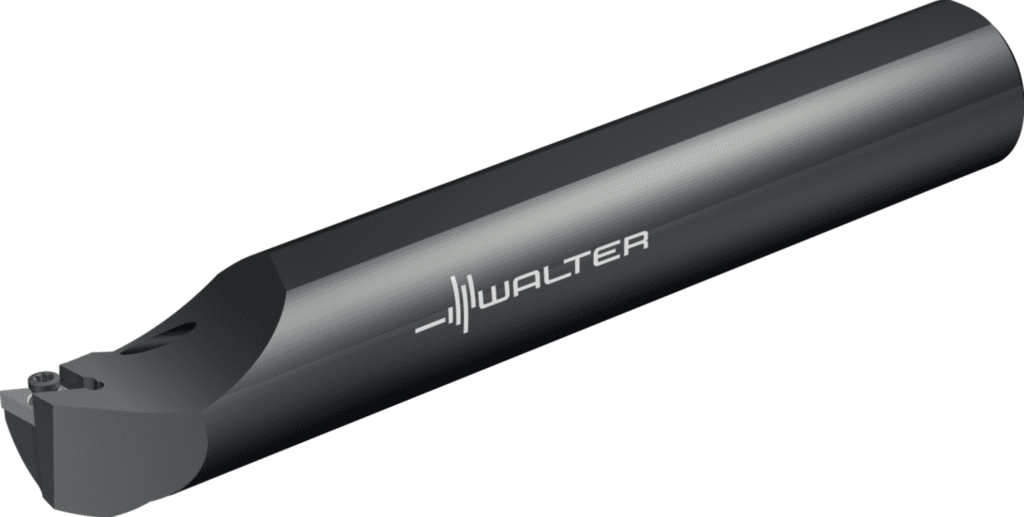

A32T-SDUCL11

1 585.80 PLN

Walter

6344683

Wytaczadło – mocowanie za pomocą śruby A...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kodowanie siedziska płytowego (SSC)

11

Wersja oprawki, po stronie maszyny (C14)

1

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Dokładność po stronie maszyny (CUBPMS)

G

Masa (ciężar) (D7)

1,589 kg

Pozostała ilość doszlifowania (OAL)

300 mm

Pozostała ilość doszlifowania (B5)

300 mm

Długość wspornika (B3)

300 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt przystawienia (KAPR)

93 °

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (CW)

11,6 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$DC11T3003******

Długość krawędzi (A1)

11,6 mm

Forma montażowa, po stronie maszyny (C12)

22

Kąt nachylenia (E5)

-3 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DC11T3003******

Proces obróbki (J8)

DFI

Kąt nachylenia (λ_s)

-3 °

Możliwe płytki skrawające (Typ)

DC .. 11T3 ..

Wysokość chwytu (H)

30 mm

Wysokość chwytu (C4)

30 mm

Szerokość funkcjonalna (A2)

22 mm

Średnica wiercenia min. (A6)

40 mm

Średnica min. (D_min)

40 mm

Szerokość użytkowa (f)

22 mm

Oznaczenie płytki skrawającej (MIID)

DCMT 11 T3 08

Oznaczenie płytki skrawającej (J42)

DCMT 11 T3 08

Nazwa produktu (J22)

92

Długość wspornika (LPR)

300 mm

Długość funkcjonalna (A3)

300 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL22G3200

Kodowanie złącza, po stronie maszyny (J6)

ZYL22G3200

Długość użytkowa (l₁)

300 mm

Identyfikujący numer zamówienia (J21)

A32T-SDUCL11

Oznaczenie narzędzia (Oznaczenie)

A32T-SDUCL11

Ciężar (WT)

1,589 kg
