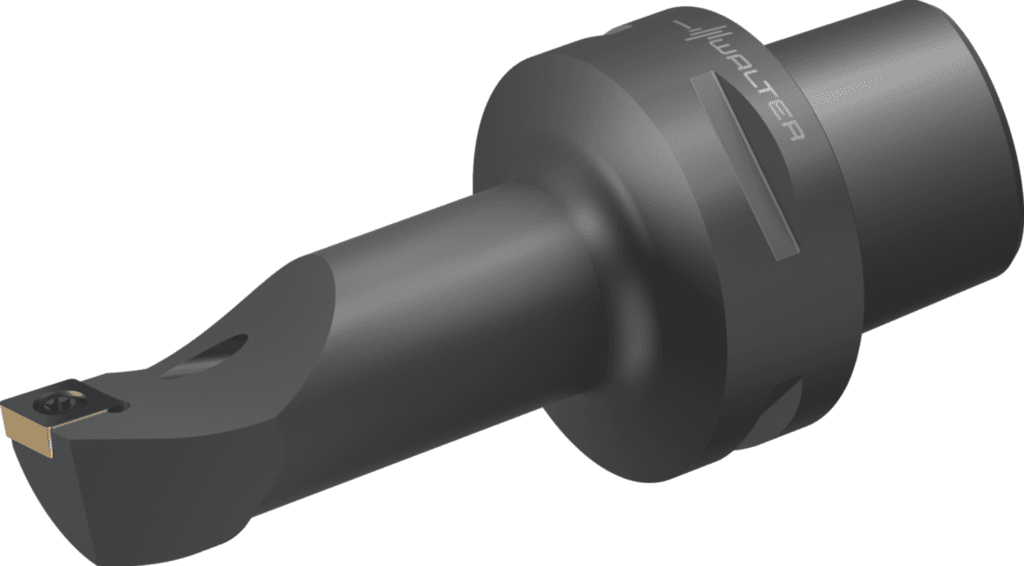

C4-SCLCL-17090-12

2 011.52 PLN

Walter

5204783

Wytaczadło – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Długość trzonka (LS)

24 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Pozostała ilość doszlifowania (OAL)

114 mm

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kodowanie złącza płytki skrawającej (IIC)

ISO$CC1204003******

Kodowanie siedziska płytowego (SSC)

12

Kodowanie złącza płytki skrawającej (J41)

ISO$CC1204003******

Możliwe płytki skrawające (Typ)

CC .. 1204 ..

Kierunek skrawania (F1)

L

Identyfikator obrazu (BLD)

10

Oznaczenie płytki skrawającej (J42)

CCMT 12 04 08

Długość użytkowa (B4)

68 mm

Długość wspornika (B3)

114 mm

Pozostała ilość doszlifowania (B5)

114 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

L

Kąt przystawienia (KAPR)

95 °

Proces obróbki (J8)

DFI

Długość krawędzi (CW)

12,9 mm

Długość krawędzi (A1)

12,9 mm

Wielkość gniazda płytki (Insert seat size)

12

ciśnienie chłodziwa (CP)

80 bar

Oznaczenie płytki skrawającej (MIID)

CCMT 12 04 08

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0400

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

Średnica wiercenia min. (A6)

32 mm

długość użytkowa (l₁₆)

68 mm

Długość funkcjonalna (A3)

90 mm

Długość rowków wiórowych (l₄)

90 mm

Średnica korpusu (d₂)

25 mm

Długość wspornika (LPR)

114 mm

Szerokość funkcjonalna (A2)

17 mm

Masa (ciężar) (D7)

0,494 kg

Średnica min. (D_min)

32 mm

Szerokość użytkowa (f)

17 mm

Średnica chwytu (d₁)

C4

Średnica bryły, zredukowana (A9)

25 mm

Kąt nachylenia (λ_s)

-4,6 °

Nazwa produktu (J22)

99

Kąt nachylenia (E5)

-4,608 °

Identyfikujący numer zamówienia (J21)

C4-SCLCL-17090-12

Oznaczenie narzędzia (Oznaczenie)

C4-SCLCL-17090-12
