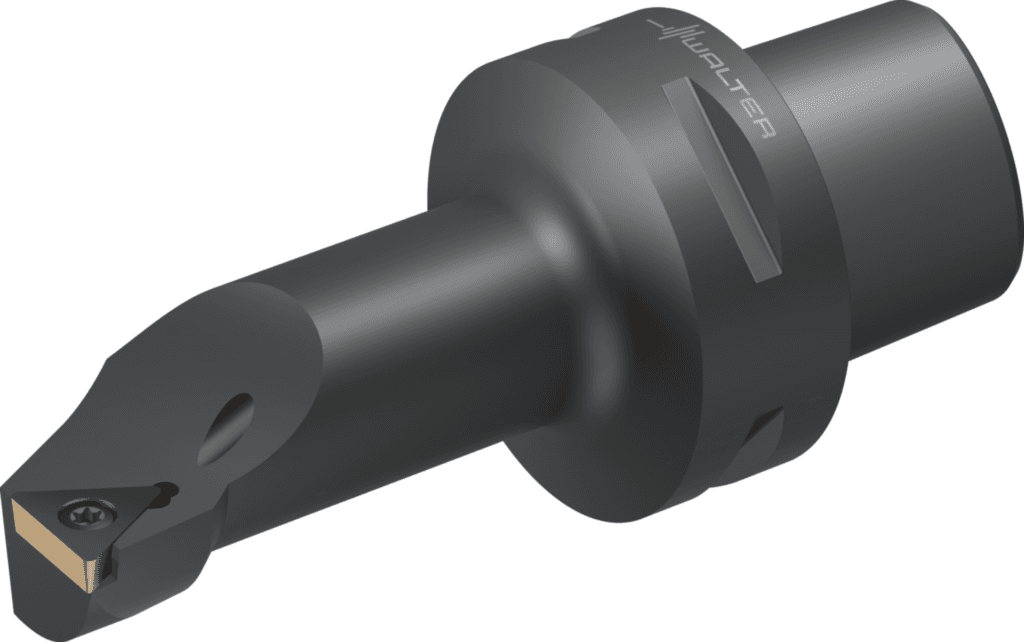

C4-STFCR-11070-11

2 011.52 PLN

Walter

5011872

Wytaczadło – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Masa (ciężar) (D7)

0,354 kg

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Długość trzonka (LS)

24 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Kąt naroża płytki skrawającej (E3)

60 °

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Kodowanie złącza płytki skrawającej (J41)

ISO$TC1102003******

Oznaczenie płytki skrawającej (J42)

TCMT 11 02 04

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Możliwe płytki skrawające (Typ)

TC .. 1102 ..

Kodowanie złącza płytki skrawającej (IIC)

ISO$TC1102003******

Oznaczenie płytki skrawającej (MIID)

TCMT 11 02 04

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Identyfikator obrazu (BLD)

10

Pozostała ilość doszlifowania (B5)

94 mm

Długość wspornika (B3)

94 mm

Długość wspornika (LPR)

94 mm

Długość użytkowa (B4)

47 mm

Pozostała ilość doszlifowania (OAL)

94 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Wielkość gniazda płytki (Insert seat size)

11

Kąt padania (E1)

91 °

Kąt przystawienia (KAPR)

91 °

Długość krawędzi (CW)

11 mm

Proces obróbki (J8)

DDI

ciśnienie chłodziwa (CP)

80 bar

Kąt nachylenia (λ_s)

-12 °

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0400

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

Średnica wiercenia min. (A6)

20 mm

Długość funkcjonalna (A3)

70 mm

Szerokość funkcjonalna (A2)

11 mm

długość użytkowa (l₁₆)

47 mm

Długość rowków wiórowych (l₄)

70 mm

Szerokość użytkowa (f)

11 mm

Średnica min. (D_min)

20 mm

Średnica chwytu (d₁)

C4

Średnica bryły, zredukowana (A9)

16 mm

Średnica korpusu (d₂)

16 mm

Nazwa produktu (J22)

102

Kąt nachylenia (E5)

-12,033 °

Identyfikujący numer zamówienia (J21)

C4-STFCR-11070-11

Oznaczenie narzędzia (Oznaczenie)

C4-STFCR-11070-11
