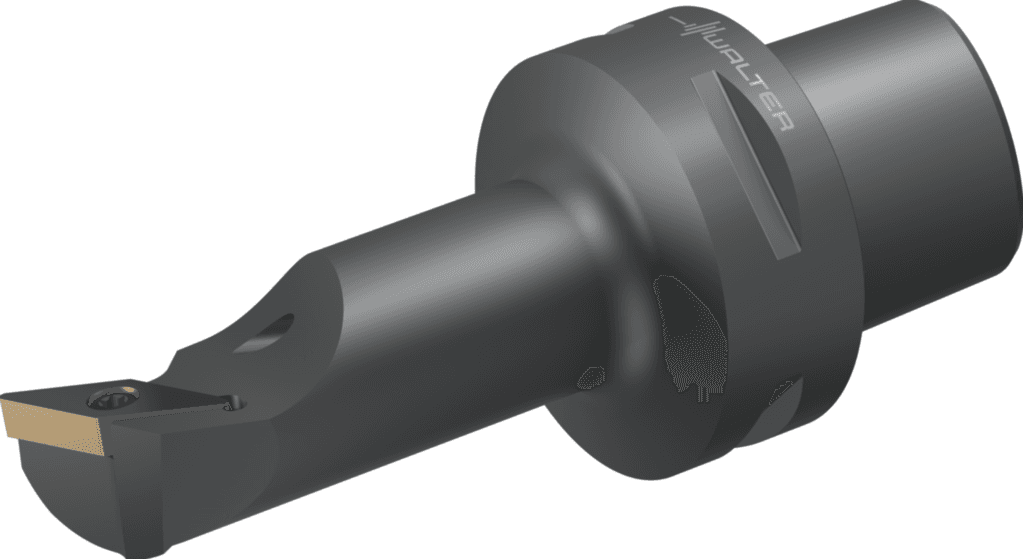

C4-SVQBL-22110-16

2 431.91 PLN

Walter

5205545

Wytaczadło – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Długość trzonka (LS)

24 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Typ kąta ustawienia (E2)

B

Kierunek skrawania (F1)

L

Identyfikator obrazu (BLD)

10

Długość wspornika (B3)

134 mm

Długość użytkowa (B4)

89 mm

Pozostała ilość doszlifowania (OAL)

134 mm

Pozostała ilość doszlifowania (B5)

134 mm

Długość wspornika (LPR)

134 mm

Zastosowanie

Toczenie

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

L

Kodowanie siedziska płytowego (SSC)

16

Długość krawędzi (A1)

16,5 mm

Wielkość gniazda płytki (Insert seat size)

16

Proces obróbki (J8)

DFI

Długość krawędzi (CW)

16,5 mm

Kodowanie złącza płytki skrawającej (IIC)

ISO$VC1604003******

Oznaczenie płytki skrawającej (MIID)

VBMT 16 04 08

Kodowanie złącza płytki skrawającej (J41)

ISO$VC1604003******

Oznaczenie płytki skrawającej (J42)

VBMT 16 04 08

ciśnienie chłodziwa (CP)

80 bar

Możliwe płytki skrawające (Typ)

VB .. 1604 ..

Szerokość funkcjonalna (A2)

22 mm

Średnica wiercenia min. (A6)

40 mm

Średnica min. (D_min)

40 mm

Szerokość użytkowa (f)

22 mm

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0400

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

Długość funkcjonalna (A3)

110 mm

Kąt przystawienia (KAPR)

107,5 °

długość użytkowa (l₁₆)

89 mm

Średnica korpusu (d₂)

32 mm

Masa (ciężar) (D7)

0,723 kg

Średnica chwytu (d₁)

C4

Kąt nachylenia (λ_s)

-10,9 °

Kąt padania (E1)

17 °

Nazwa produktu (J22)

103

Średnica bryły, zredukowana (A9)

32 mm

Kąt nachylenia (E5)

-10,853 °

Długość rowków wiórowych (l₄)

110 mm

Identyfikujący numer zamówienia (J21)

C4-SVQBL-22110-16

Oznaczenie narzędzia (Oznaczenie)

C4-SVQBL-22110-16
