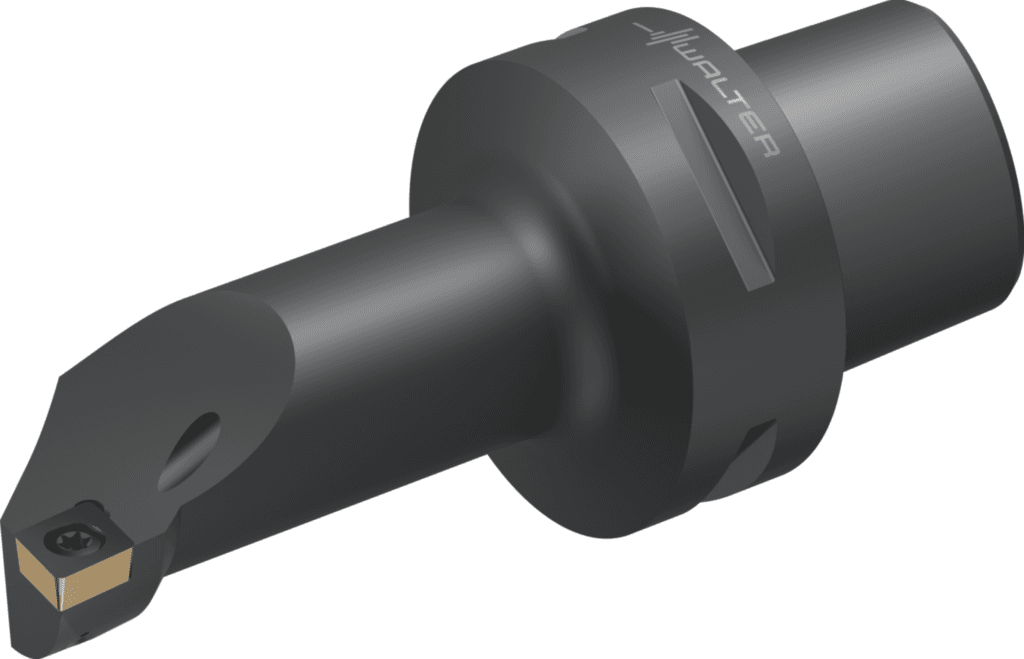

C5-SCLCR-22110-12

2 229.69 PLN

Walter

5204792

Wytaczadło – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

500

Dokładność po stronie maszyny (CUBPMS)

C

Wyjście środka chłodząco-smarującego (CXSC)

3

Rozmiar montażowy, po stronie maszyny (CZCMS)

500

Długość trzonka (LS)

30 mm

Strona maszyny typu forma (FMT)

EXT

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (E1)

95 °

Kodowanie złącza płytki skrawającej (IIC)

ISO$CC1204003******

Kodowanie siedziska płytowego (SSC)

12

Kodowanie złącza płytki skrawającej (J41)

ISO$CC1204003******

Możliwe płytki skrawające (Typ)

CC .. 1204 ..

Identyfikator obrazu (BLD)

10

Oznaczenie płytki skrawającej (J42)

CCMT 12 04 08

Pozostała ilość doszlifowania (B5)

140 mm

Długość użytkowa (B4)

88 mm

Pozostała ilość doszlifowania (OAL)

140 mm

Długość wspornika (B3)

140 mm

Masa (ciężar) (D7)

0,92 kg

Długość wspornika (LPR)

140 mm

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt przystawienia (KAPR)

95 °

Proces obróbki (J8)

DFI

Długość krawędzi (CW)

12,9 mm

Długość krawędzi (A1)

12,9 mm

Wielkość gniazda płytki (Insert seat size)

12

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

22 mm

Średnica wiercenia min. (A6)

40 mm

Średnica min. (D_min)

40 mm

Szerokość użytkowa (f)

22 mm

Oznaczenie płytki skrawającej (MIID)

CCMT 12 04 08

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0500

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0500

Długość funkcjonalna (A3)

110 mm

Średnica korpusu (d₂)

32 mm

długość użytkowa (l₁₆)

88 mm

Średnica chwytu (d₁)

C5

Średnica bryły, zredukowana (A9)

32 mm

Długość rowków wiórowych (l₄)

110 mm

Kąt nachylenia (λ_s)

-9,8 °

Nazwa produktu (J22)

99

Kąt nachylenia (E5)

-9,792 °

Identyfikujący numer zamówienia (J21)

C5-SCLCR-22110-12

Oznaczenie narzędzia (Oznaczenie)

C5-SCLCR-22110-12
