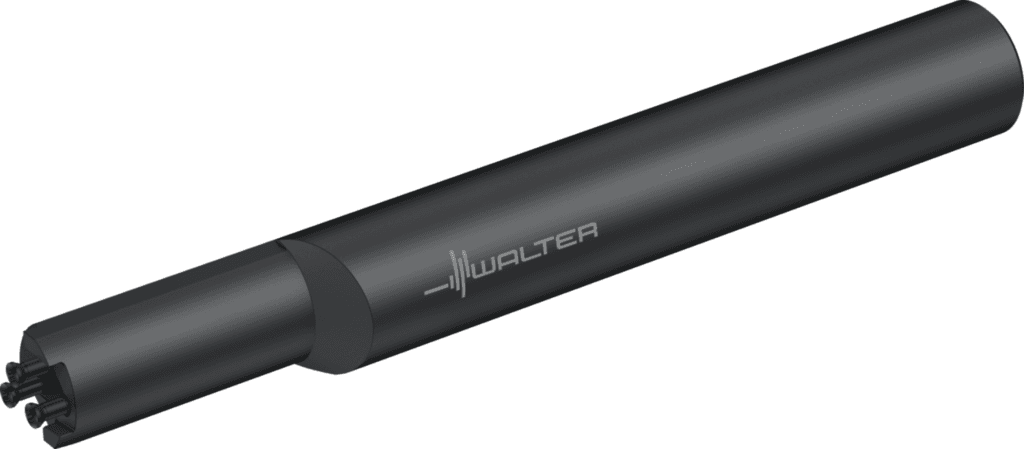

MSS-I32R90-2,5D-E

2 139.23 PLN

Walter

5029053

Wytaczadło – modułowe MSS...I...2.5 MSS-I32R90-2,5D-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Długość wspornika (LPR)

92 mm

Długość wspornika (B3)

92 mm

Wersja oprawki, po stronie maszyny (C14)

2

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1500

Rozmiar montażowy, po stronie maszyny (C2)

1500

Średnia oprawki, po stronie maszyny (C3)

38,1 mm

Średnica chwytu (d₁)

1,5 inch

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Zastosowanie

Rowkowanie / Odcinanie

Kierunek skrawania (E1)

R

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01S1500

Kodowanie złącza, po stronie maszyny (J6)

ZYL01S1500

Wysokość funkcjonalna (B72)

0 mm

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

8

Wielkość modułu (Wielkość modułu)

I32

Identyfikator obrazu (BLD)

513999

Masa (ciężar) (WT)

2,36 kg

Masa (ciężar) (D7)

2,36 kg

Długość funkcjonalna (LF)

86,5 mm

Długość funkcjonalna (B71)

86,5 mm

Typ oprawki, po stronie obrabianego przedmiotu (C51)

PMA

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

R032

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

R032

Szerokość promieniowa (RADW)

35 mm

Szerokość promieniowa (B92)

35 mm

Identyfikator obrazu (TSYC)

MSS-INNEN-MOD-R-2,5D-INCH-90

Forma oprawki, po stronie obrabianego przedmiotu (C52)

5

Nazwa produktu (J22)

8113

Pozostała ilość doszlifowania (OAL)

299,6 mm

Szerokość funkcjonalna (WF)

9,5 mm

Długość średnicy zewnętrznej 1 (B1)

74,1 mm

Pozostała ilość doszlifowania (B4)

299,6 mm

Szerokość funkcjonalna (B73)

9,5 mm

Identyfikujący numer zamówienia (J21)

MSS-I32R90-2,5D-E

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

PMA05CR032****

Długość korpusu (l₄)

2,917 inch

Długość całkowita (l₁)

11,795 inch

Oznaczenie narzędzia (Oznaczenie)

MSS-I32R90-2,5D-E
